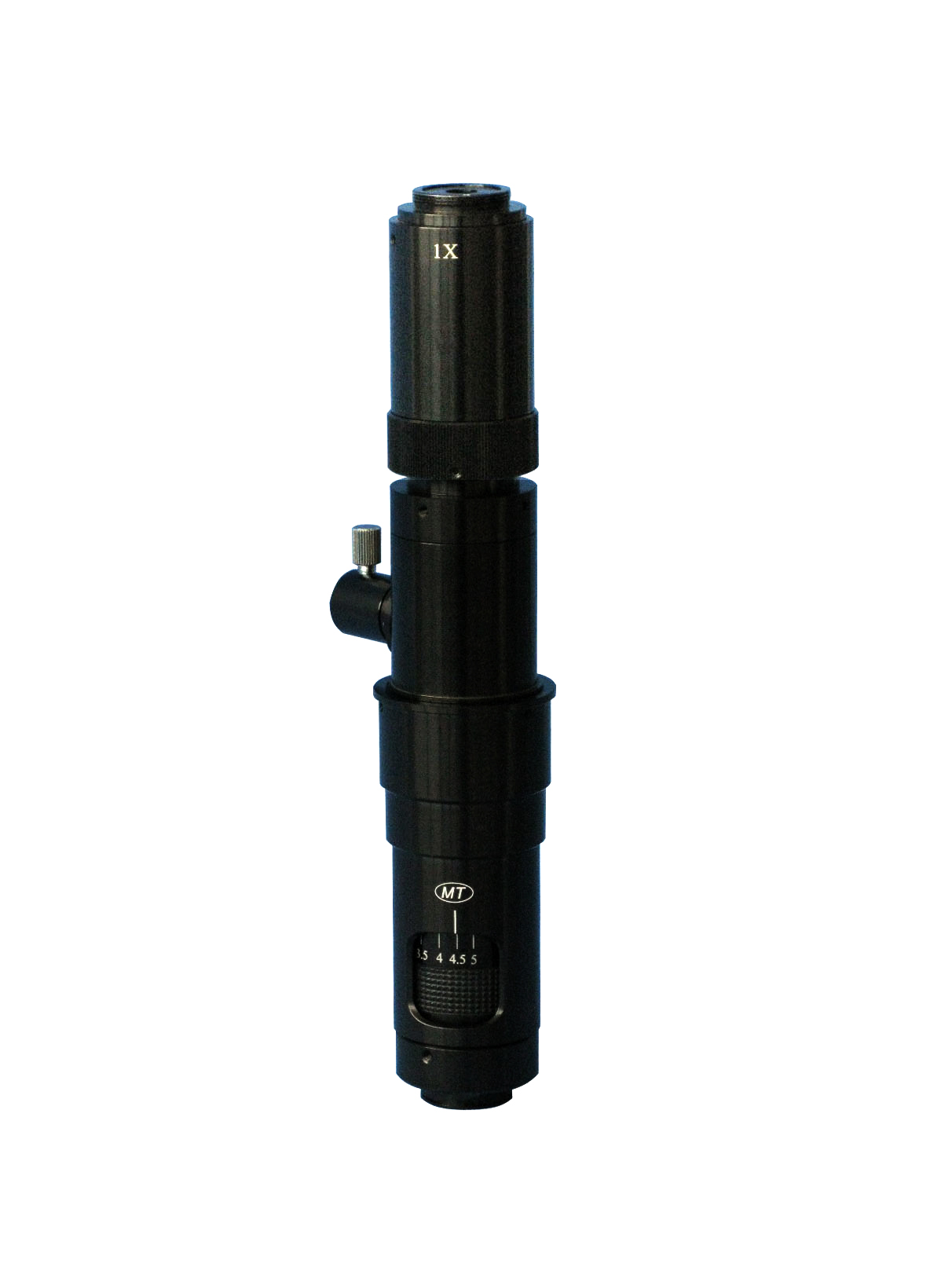

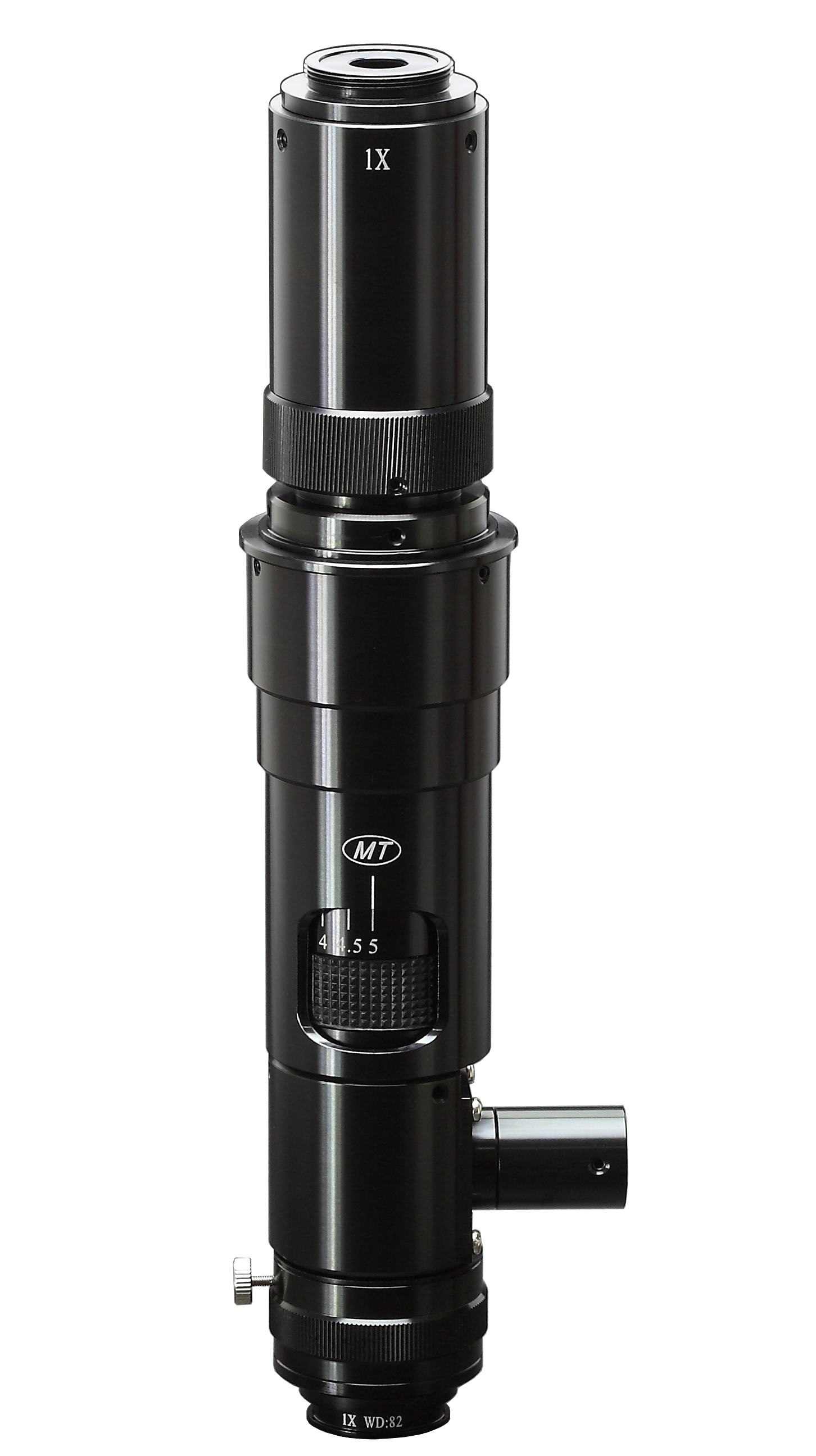

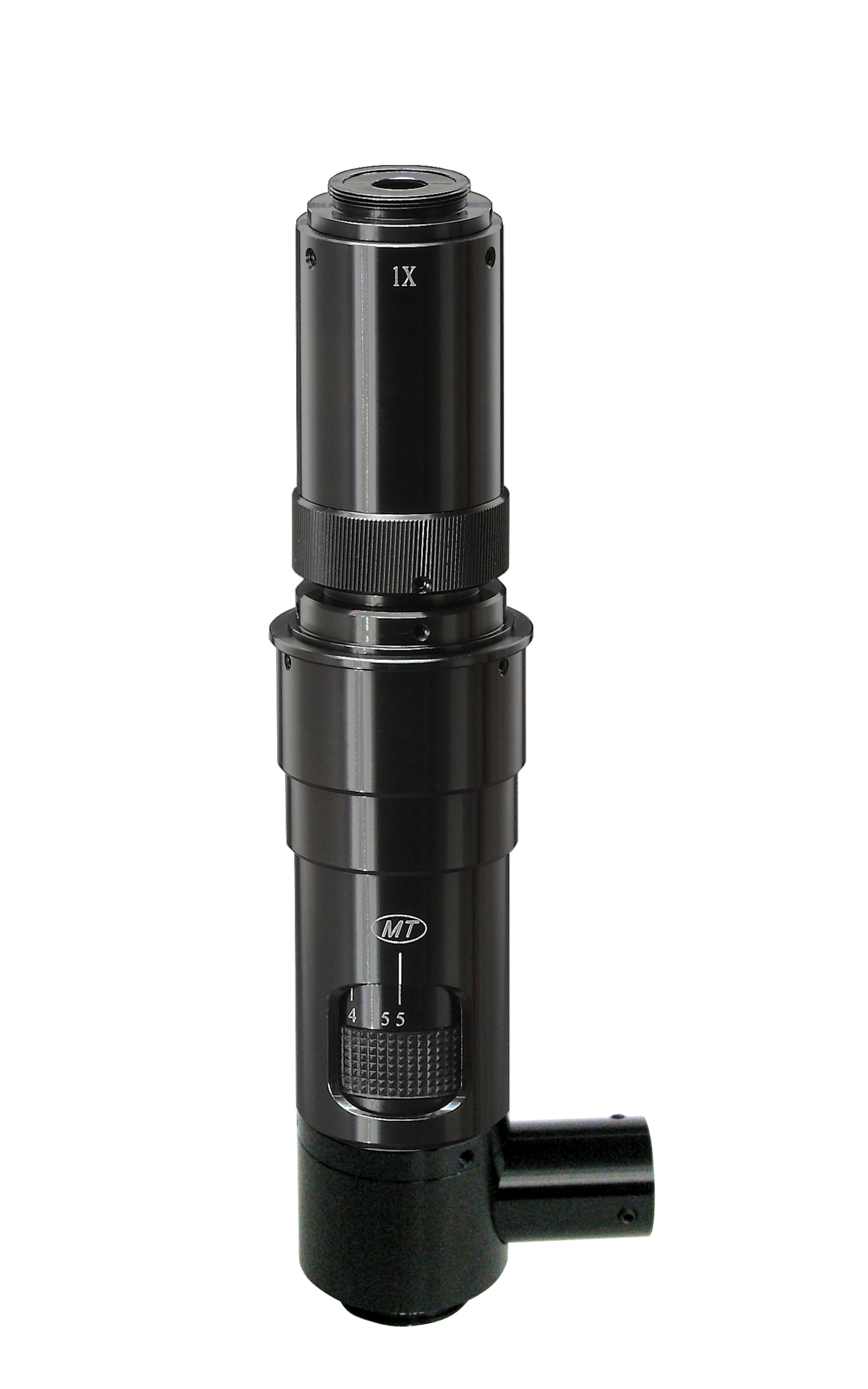

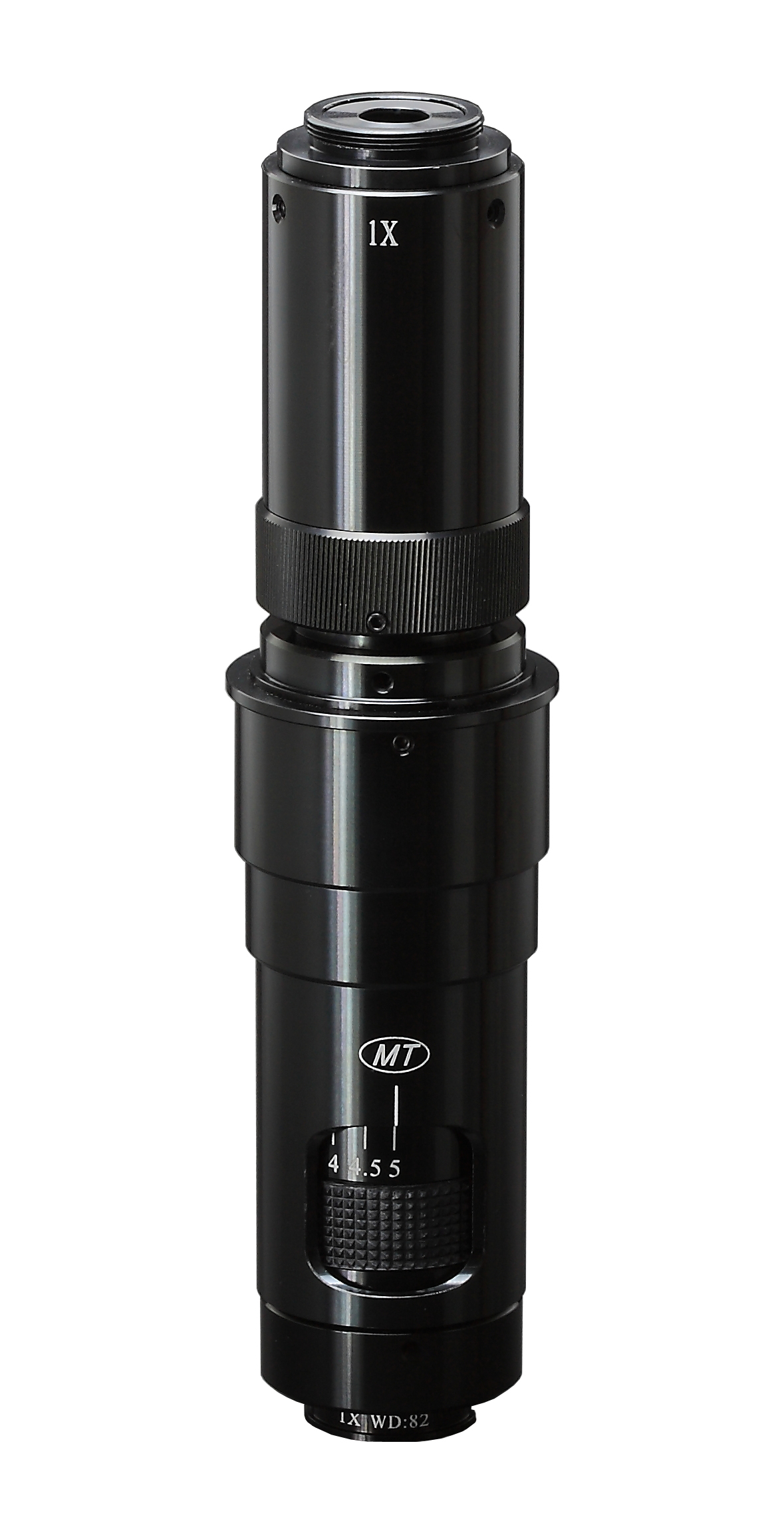

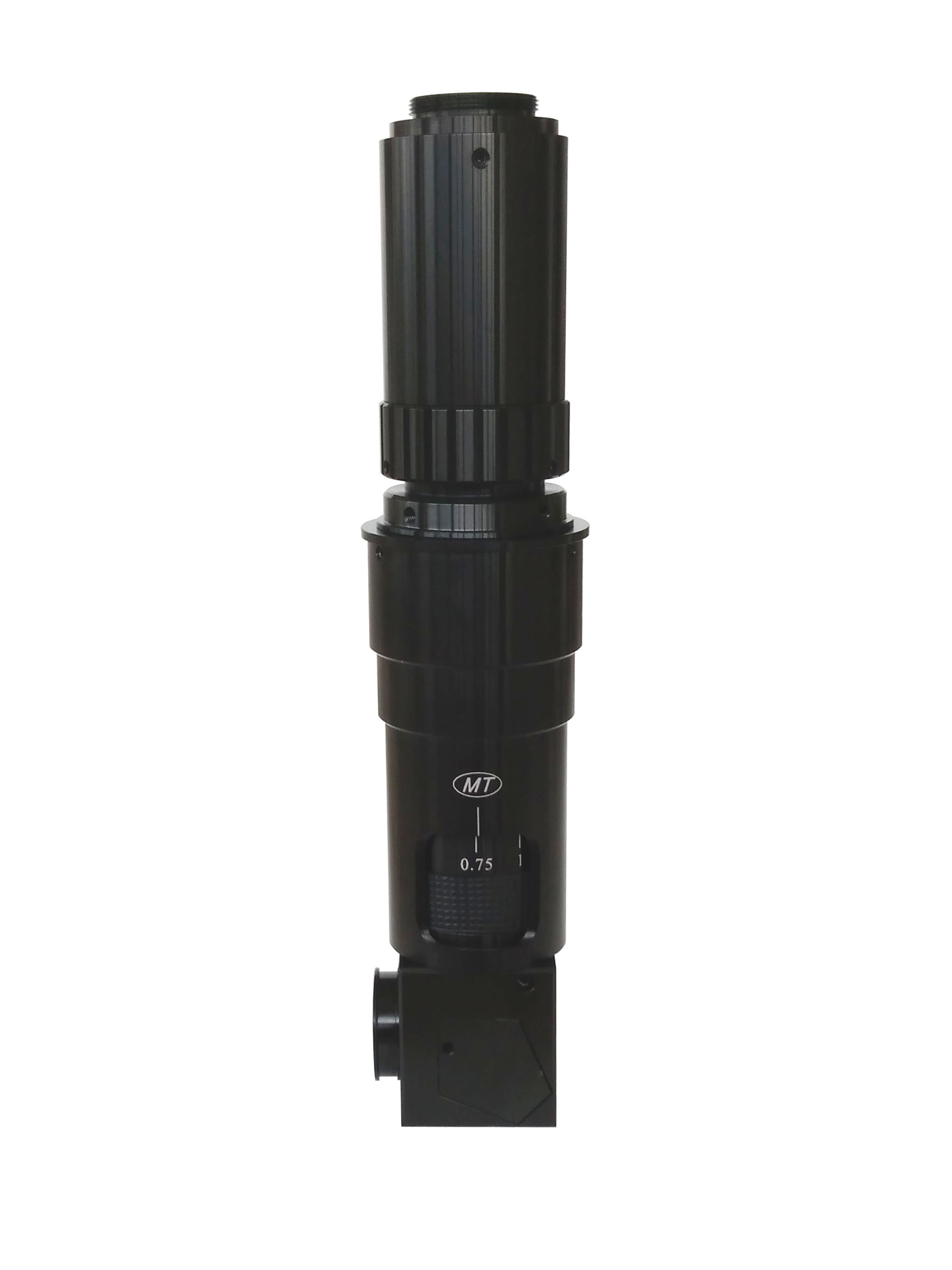

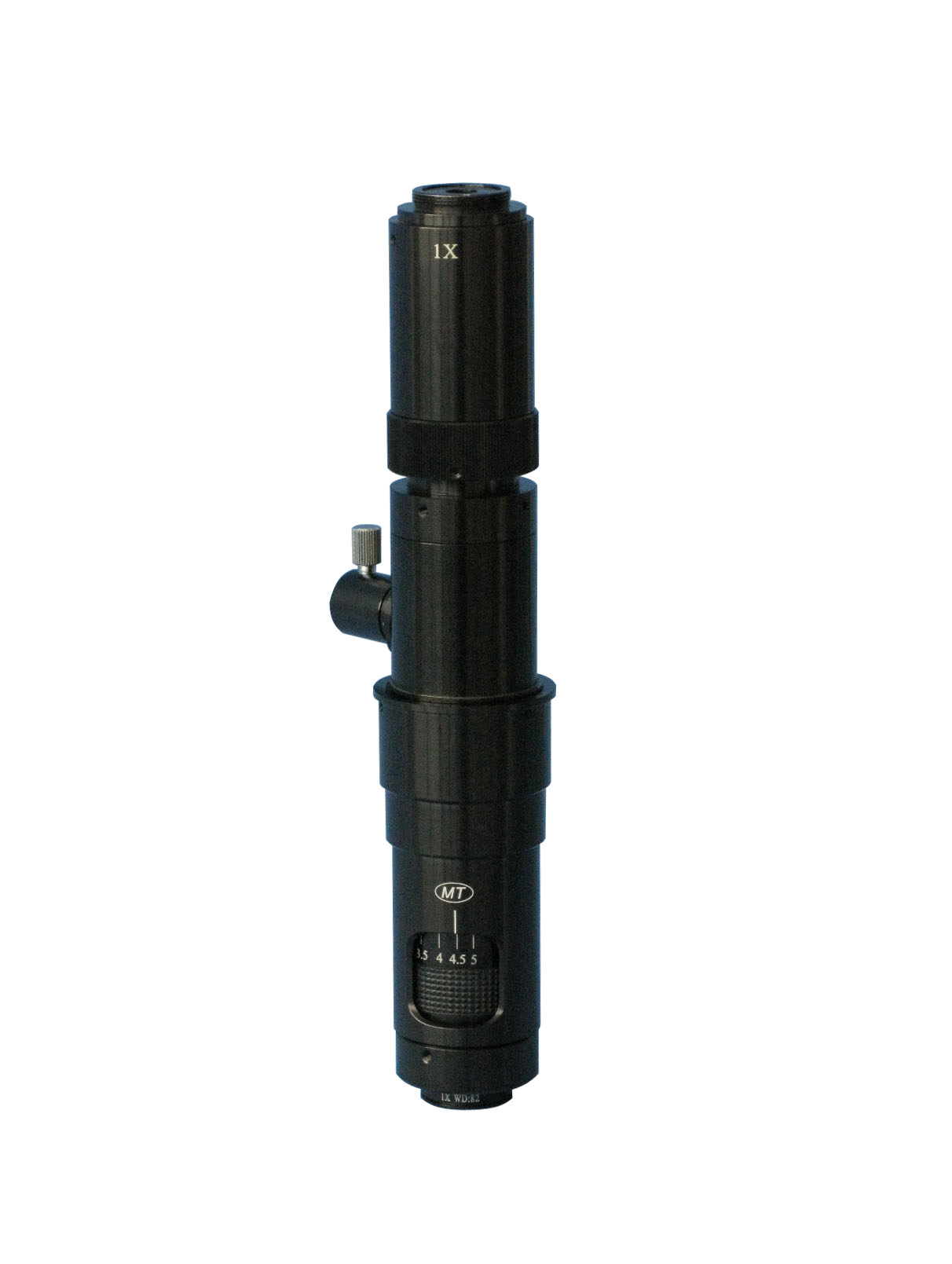

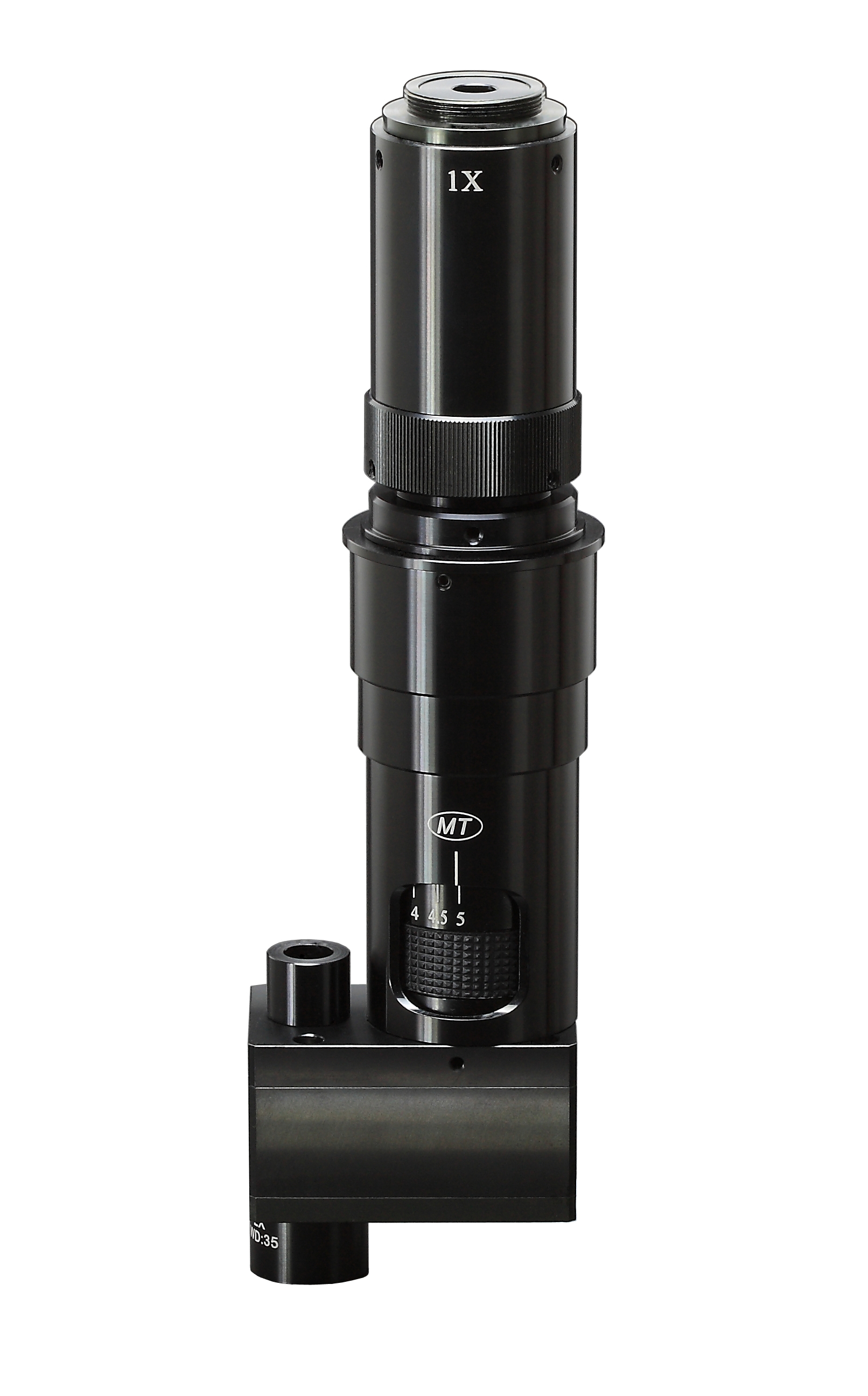

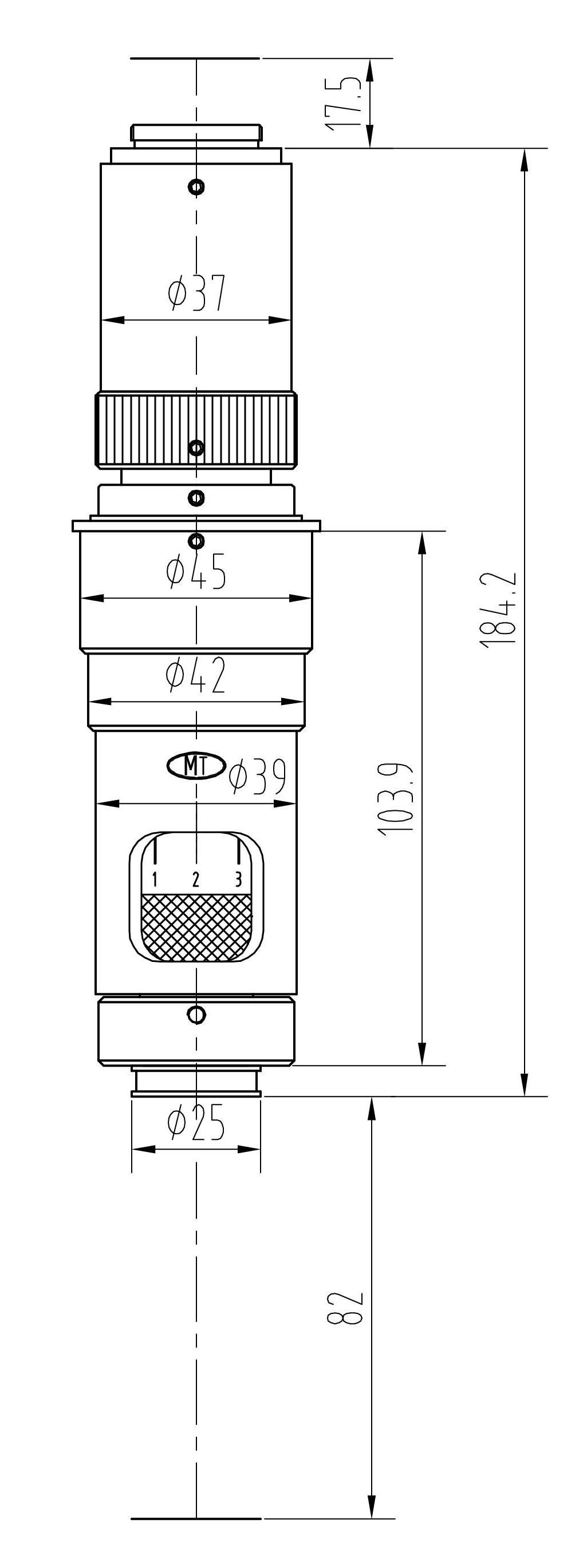

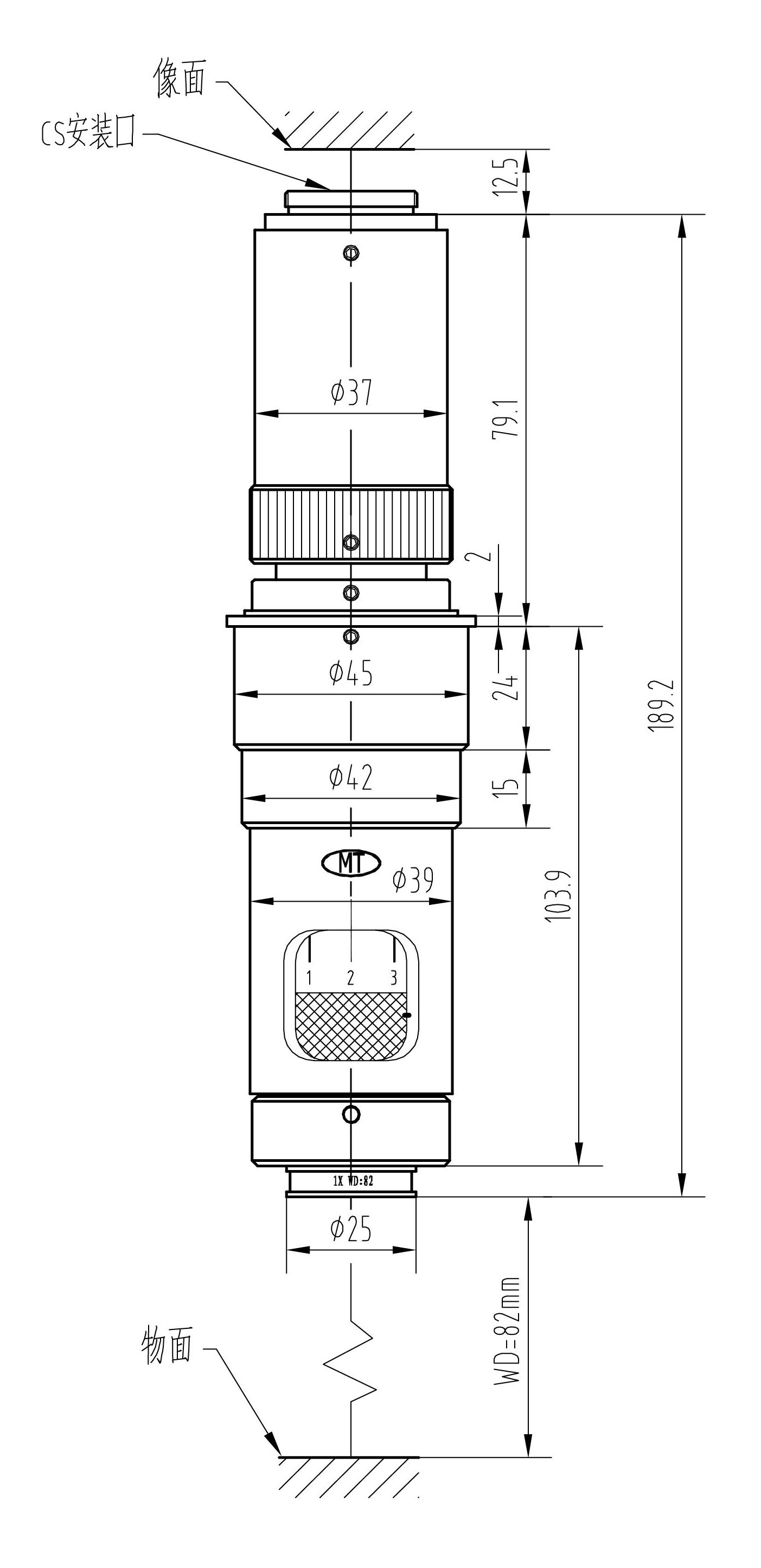

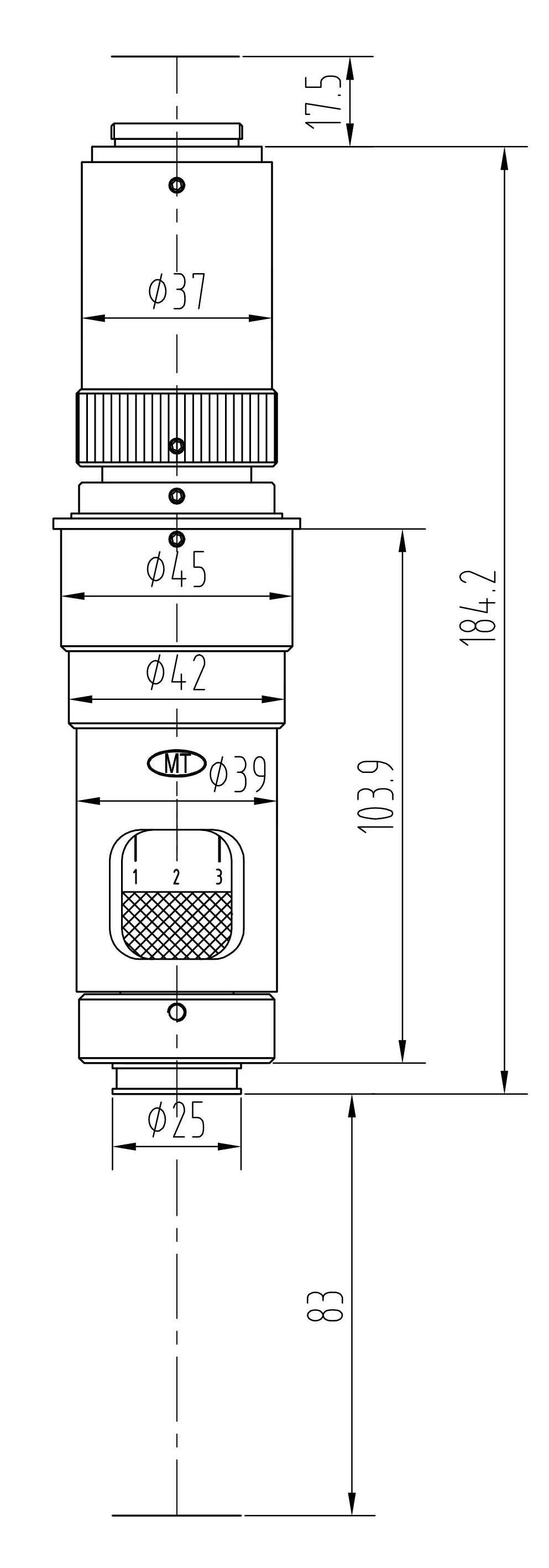

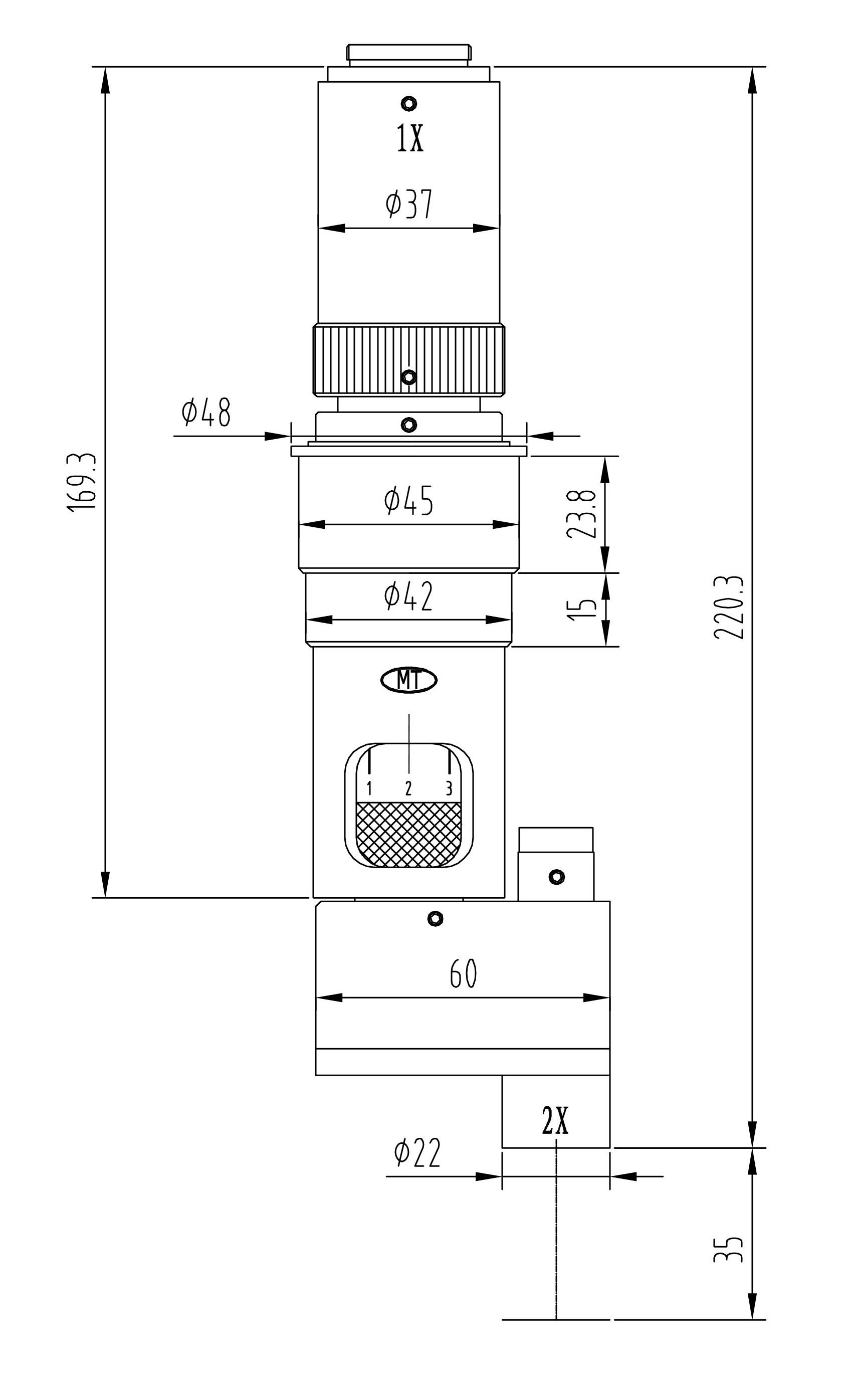

MZDH0850高分辨率系列
● 采用無限遠光學系統和同軸照明光學系統
● 具有高分辨率和高清晰度品質
● 可使用LED或光纖冷光源同軸照明，滿足觀察不同物體的需要
● 適用于電子設備、半導體、LCD、LED等領域的數碼成像觀察、檢測和測量
|
可訂制定格定倍MZDH0850-D， 定格定倍即在變倍過程中，可實現倍率的反復準確定位，特別適合于二維，三維檢測 |
||
|

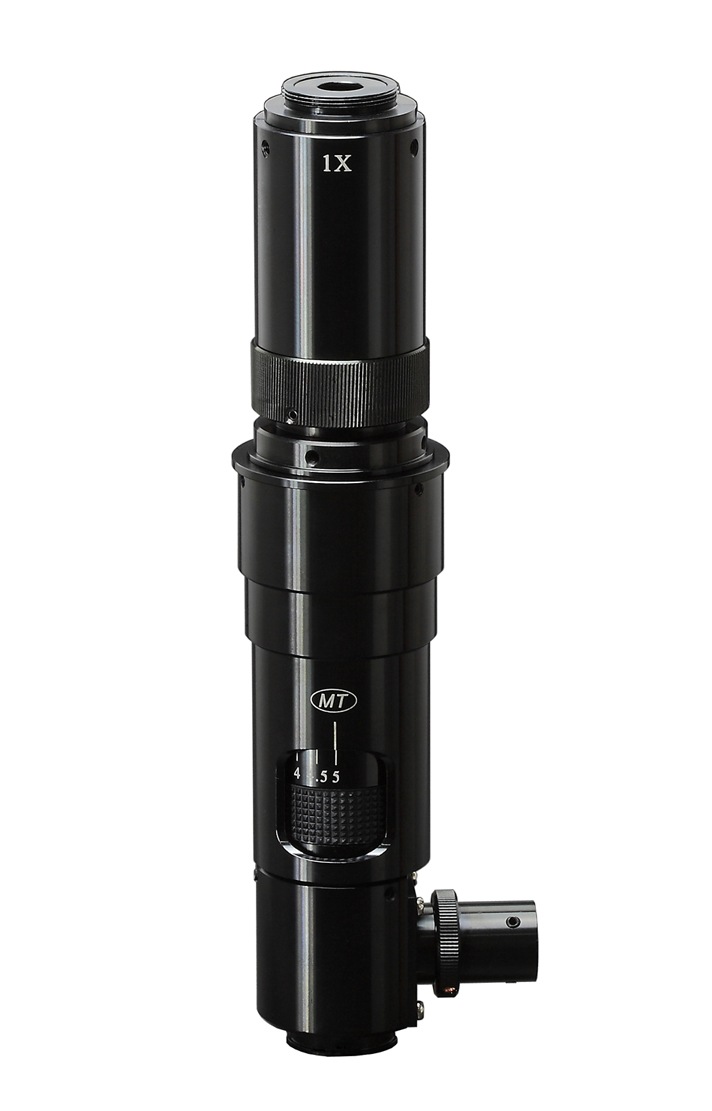

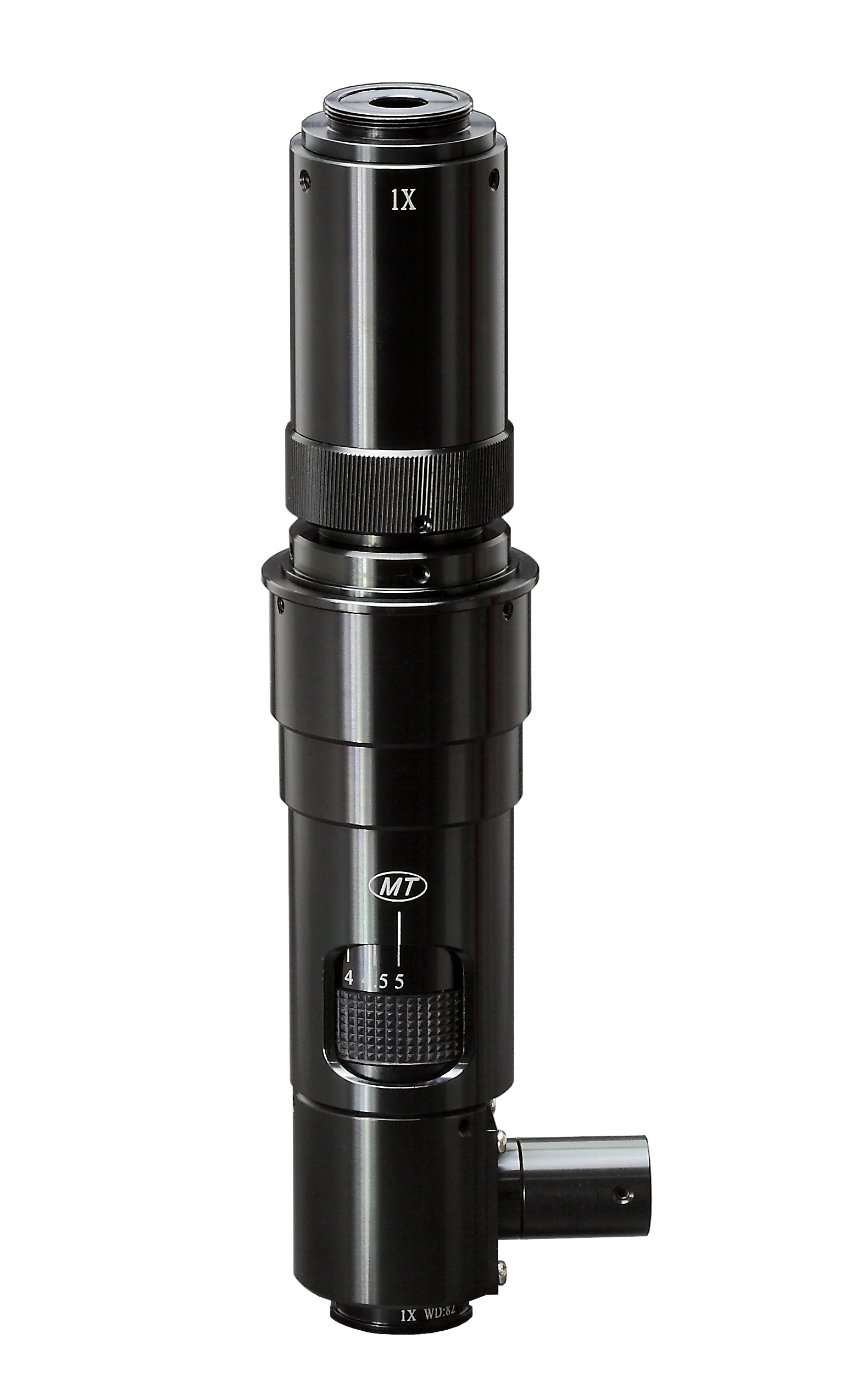

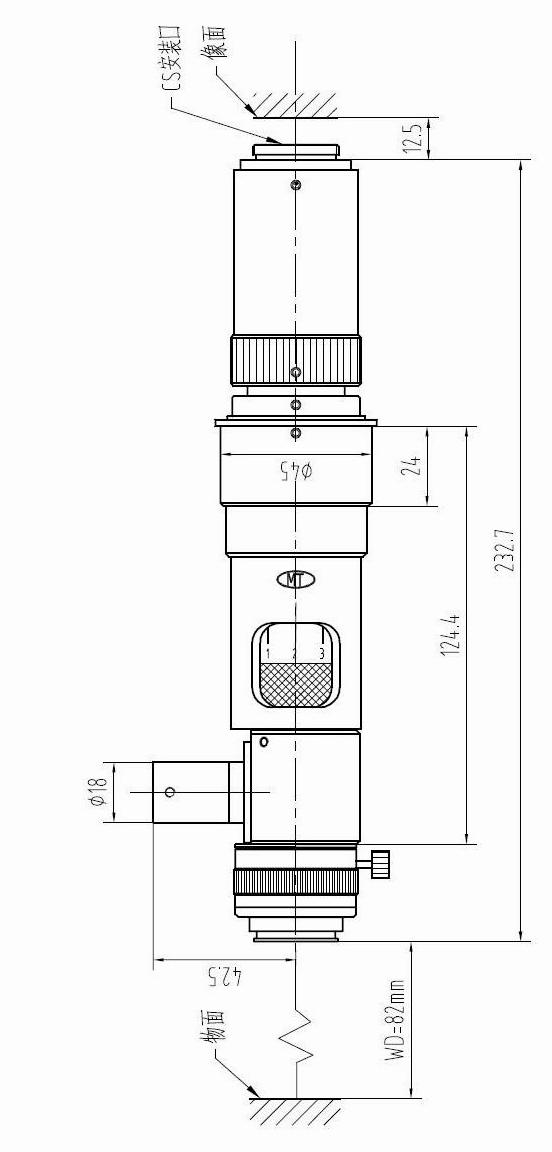

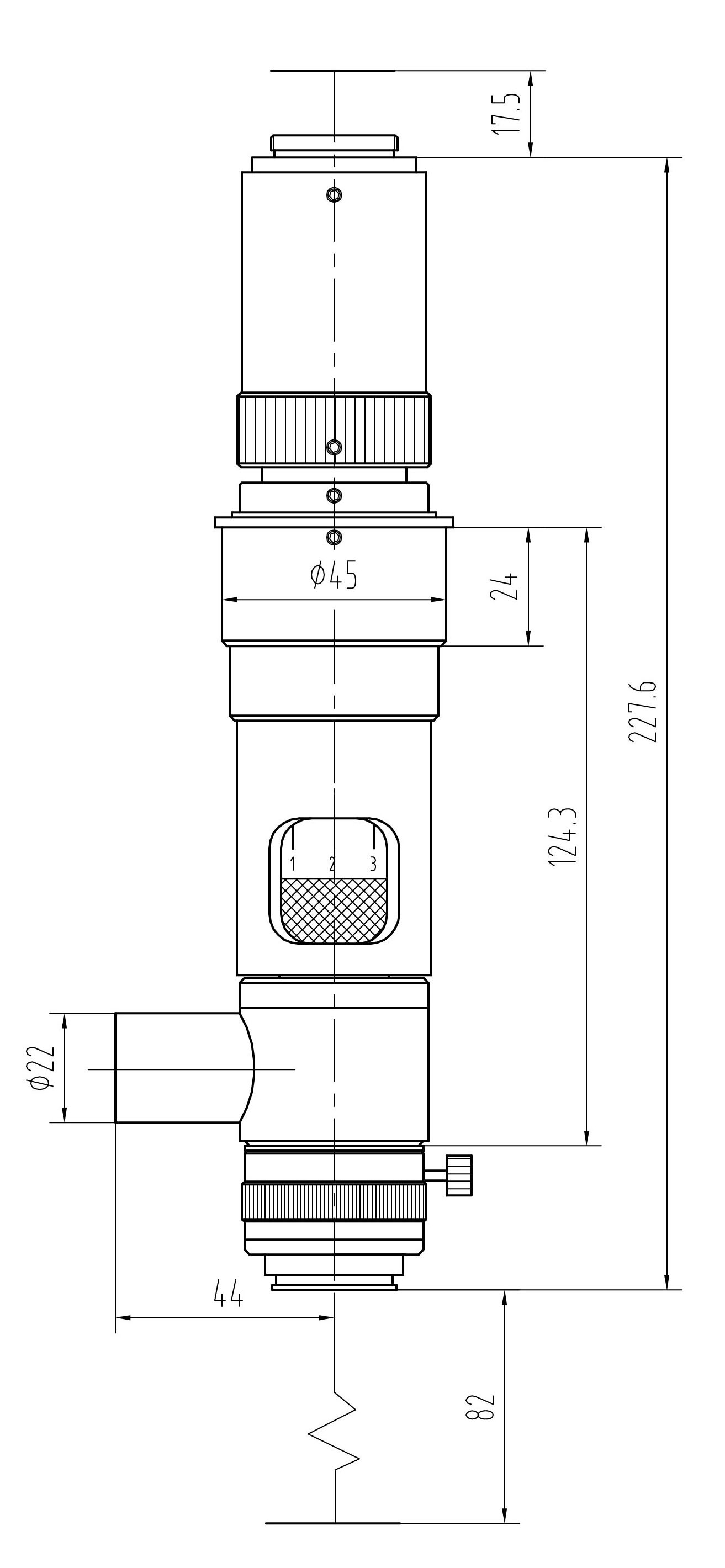

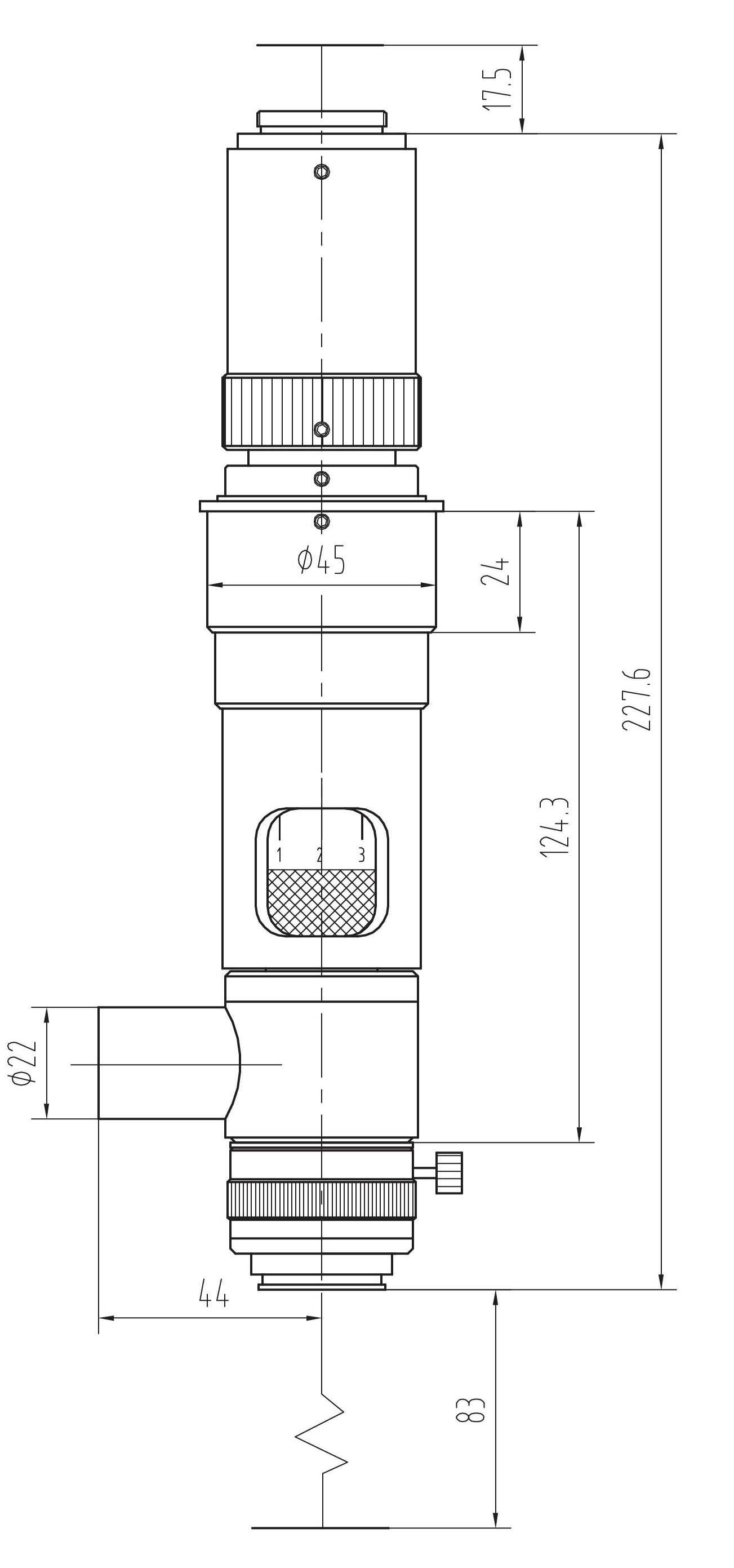

C:同軸照明 ● 出色的同軸照明效果，特別適合于LCD的加工及檢驗以及反光物體的觀察。 |
|
|
|

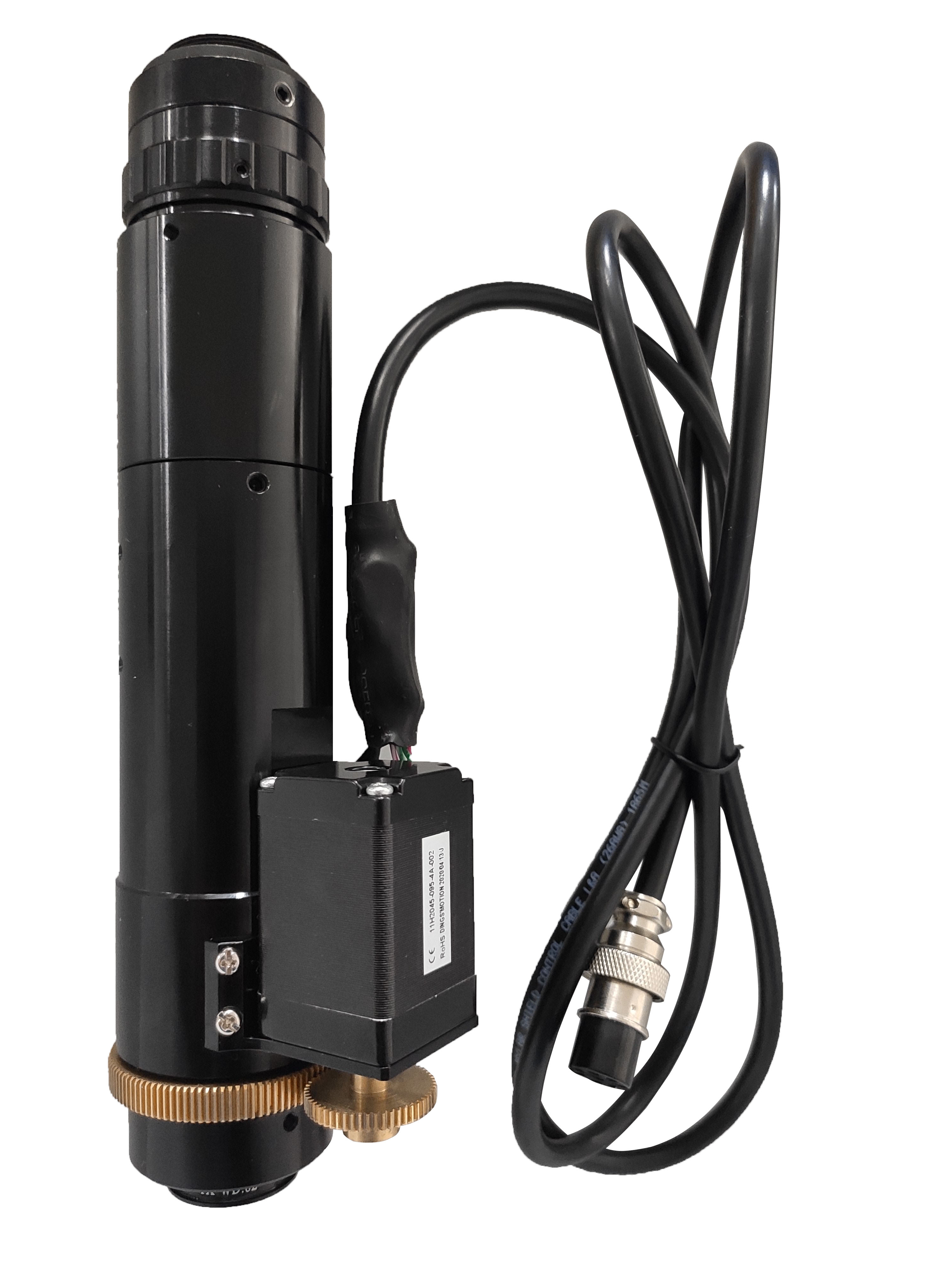

● 變倍系統采用步進電機，精心設計的信號控制模塊，確保每一次變倍都準確 ● 設計精密的運動機構，有極高的重復精度和光軸同心度 ● 極佳的成像性能，高精度，失真小 ● 設計緊湊，易安裝調試 |

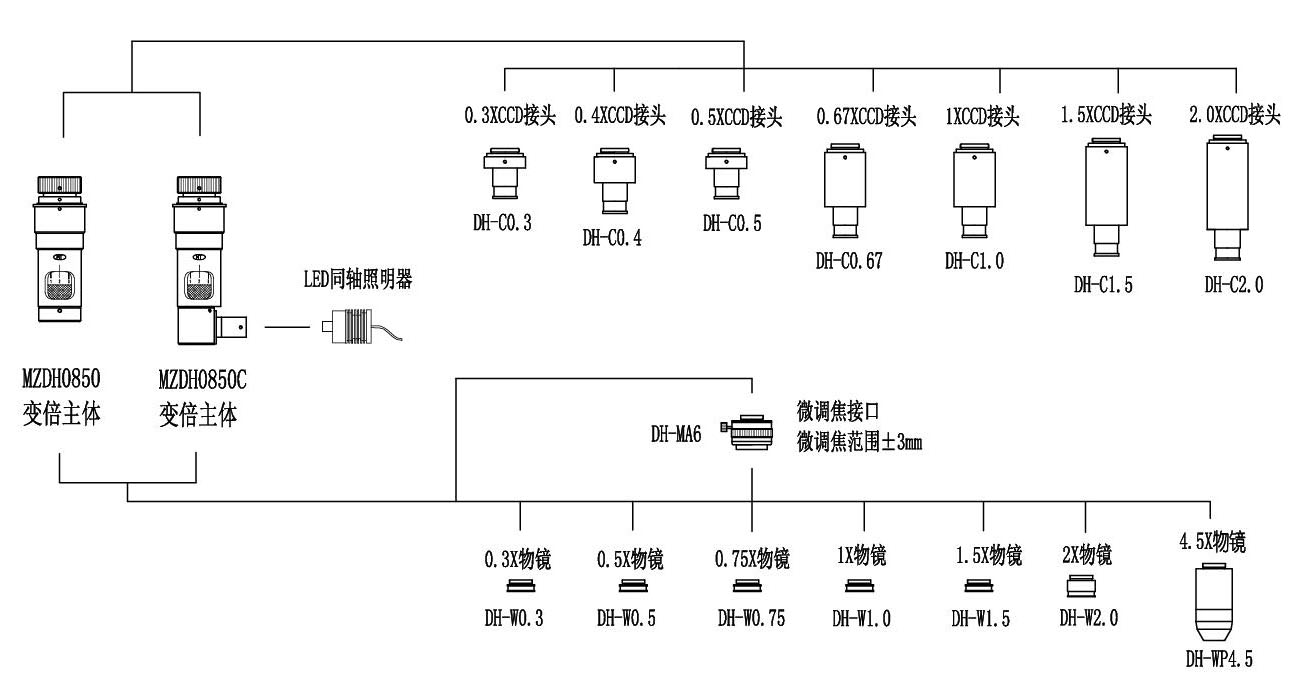

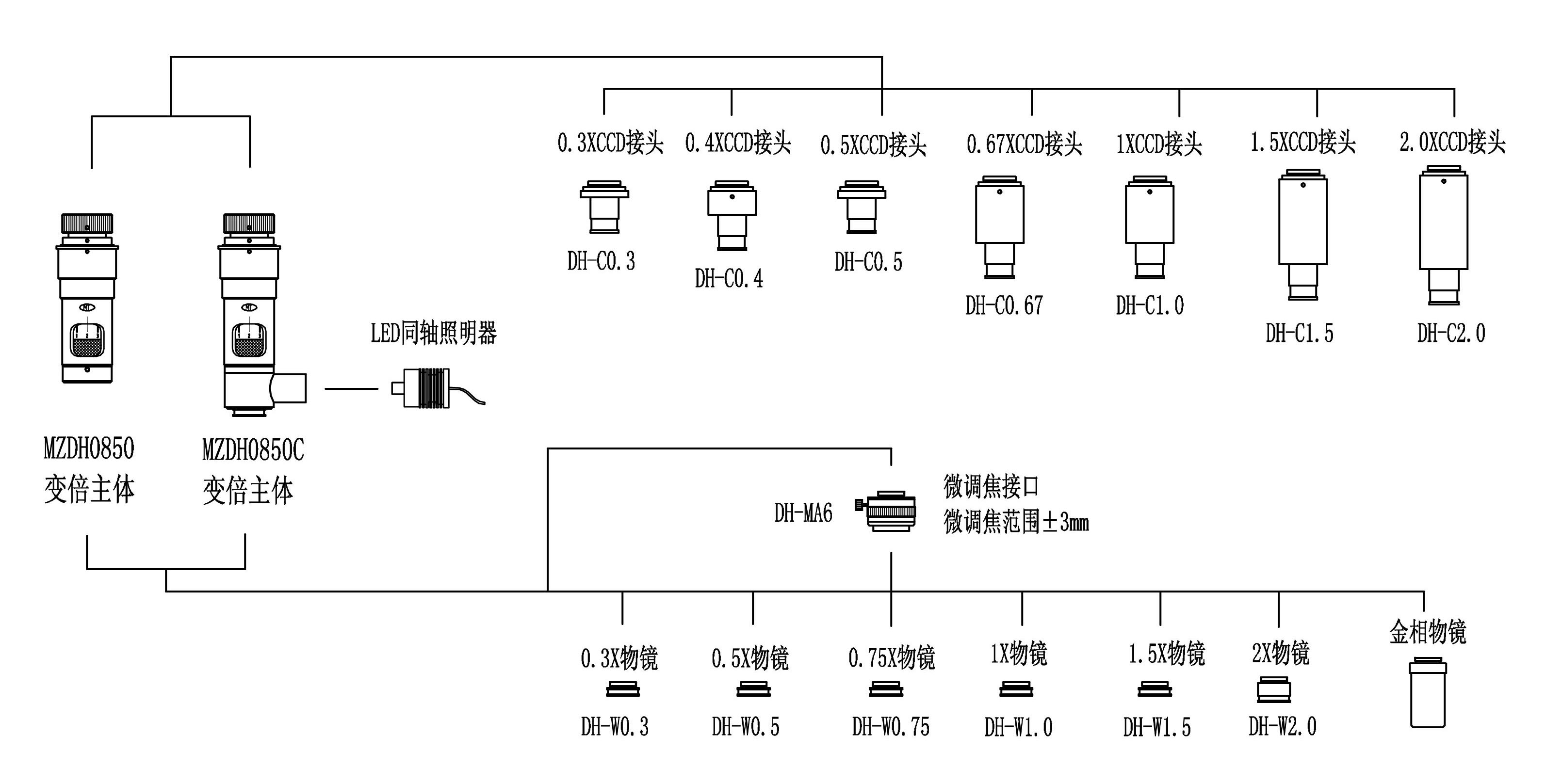

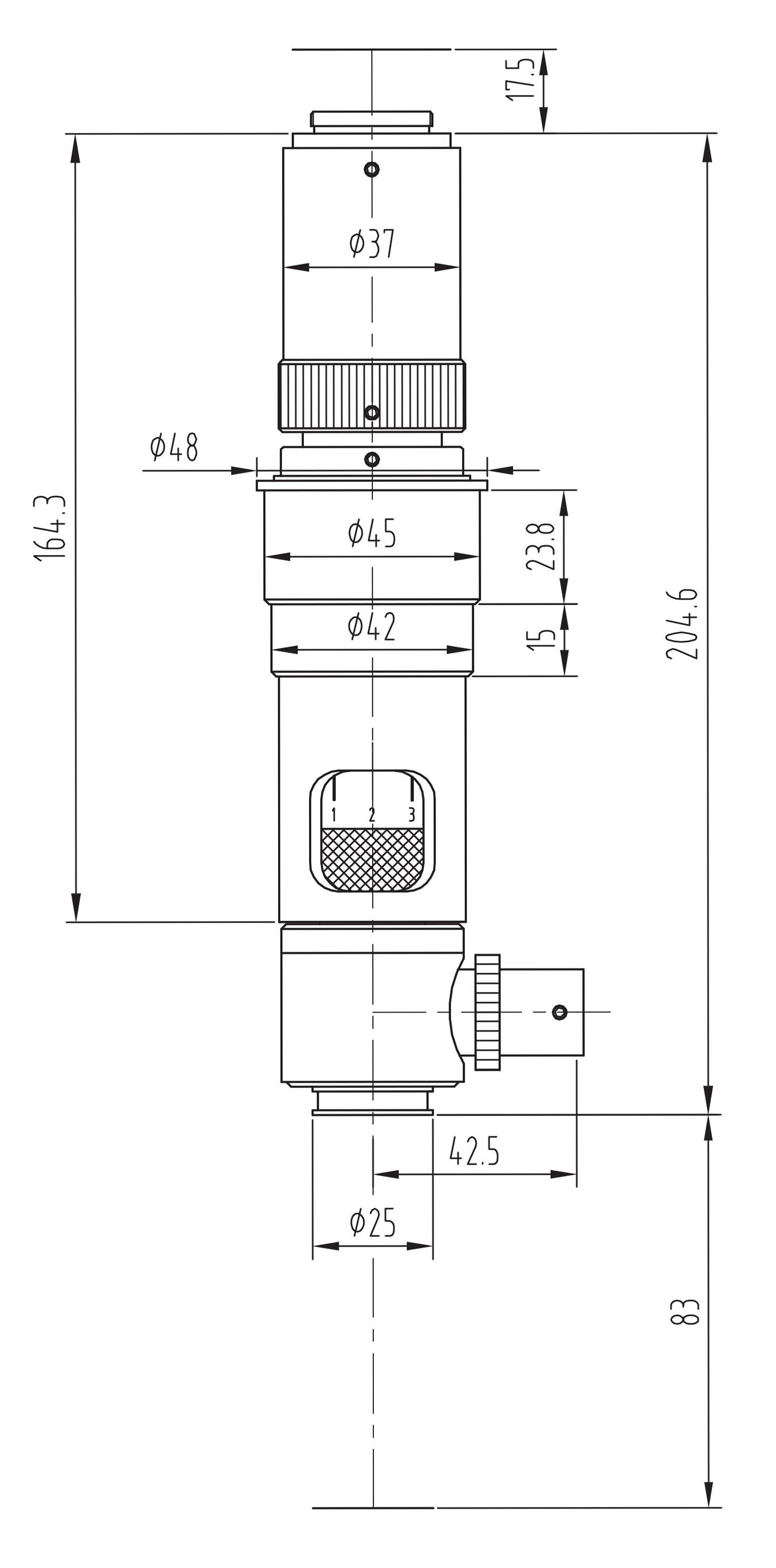

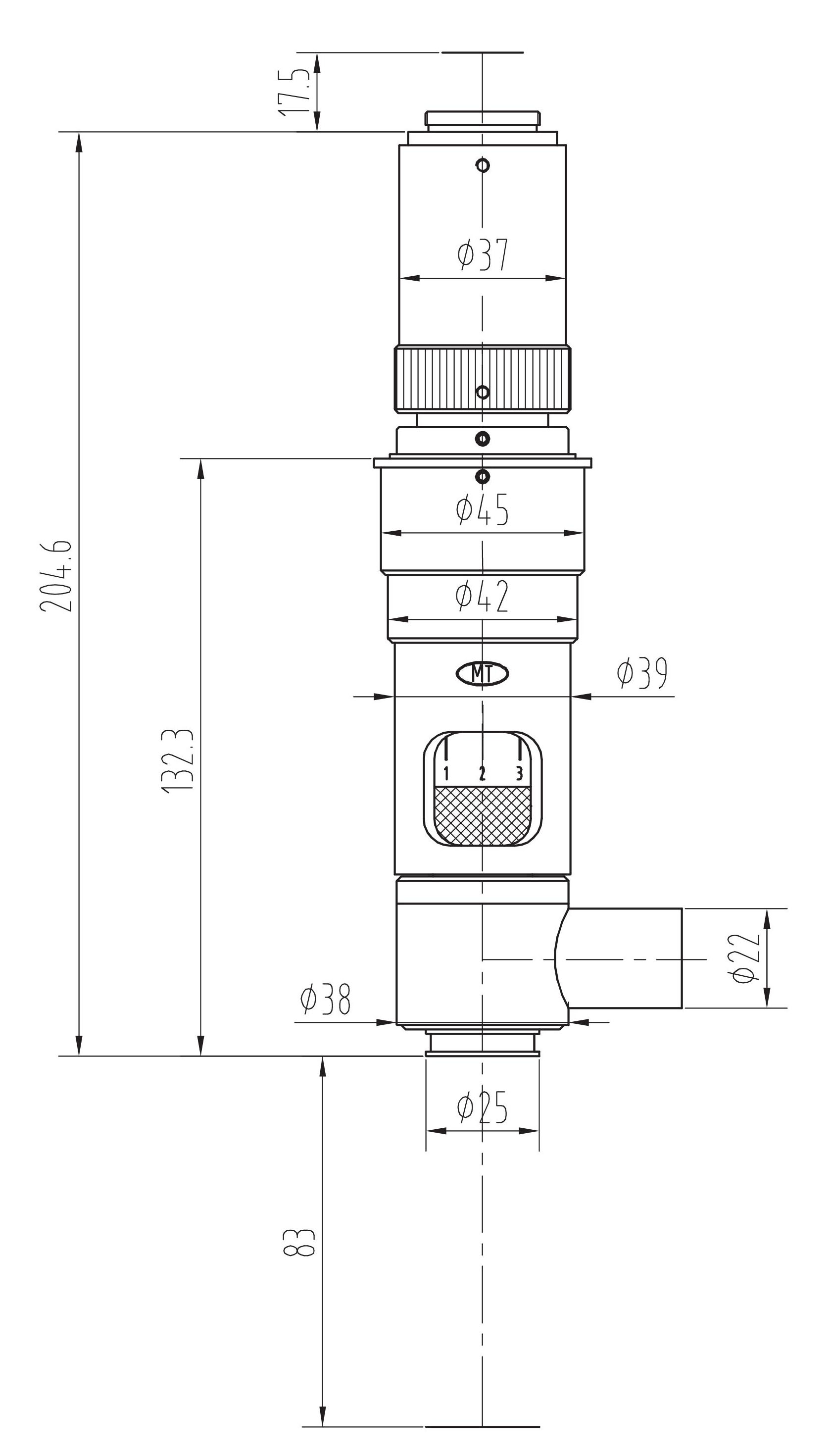

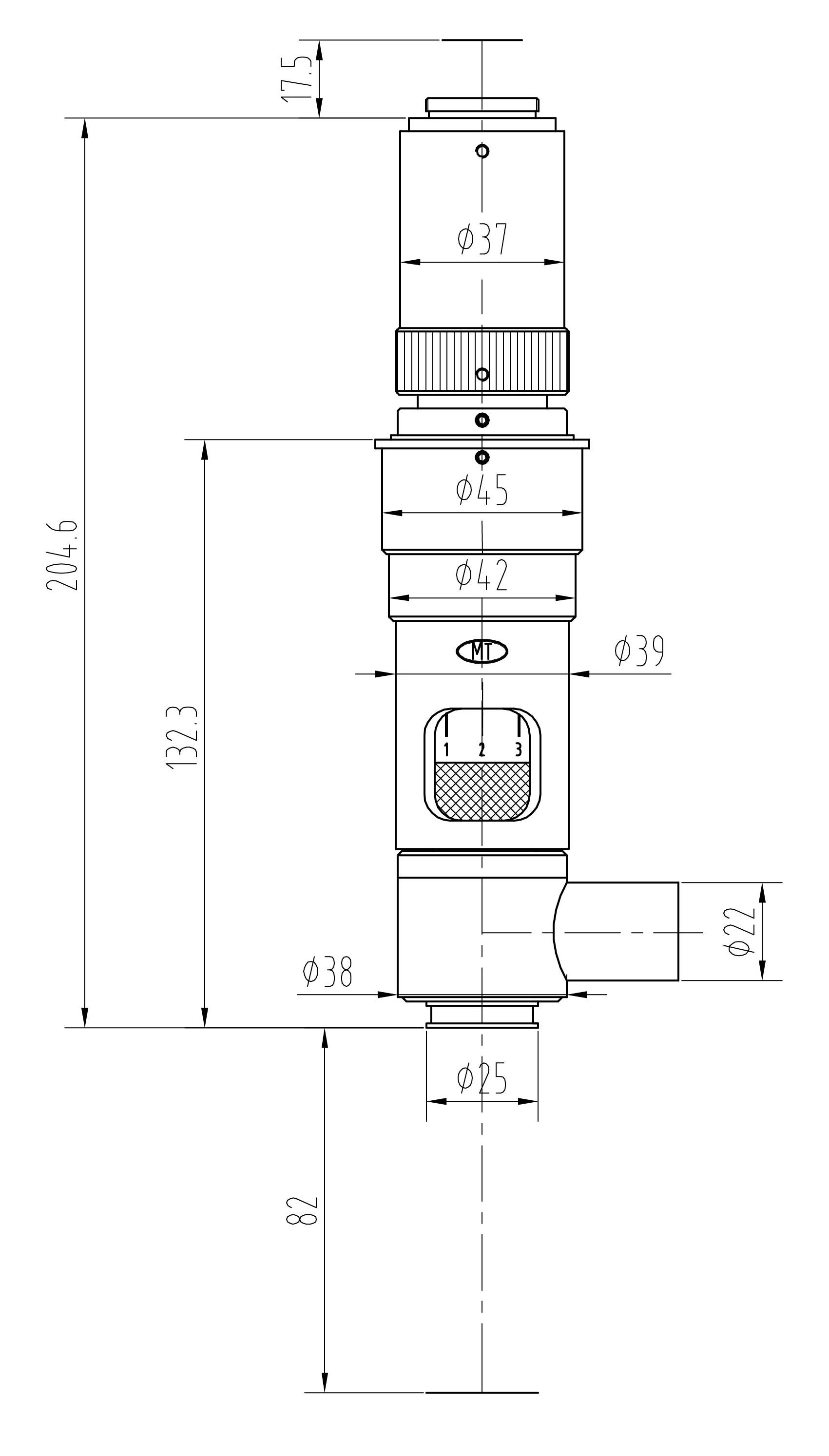

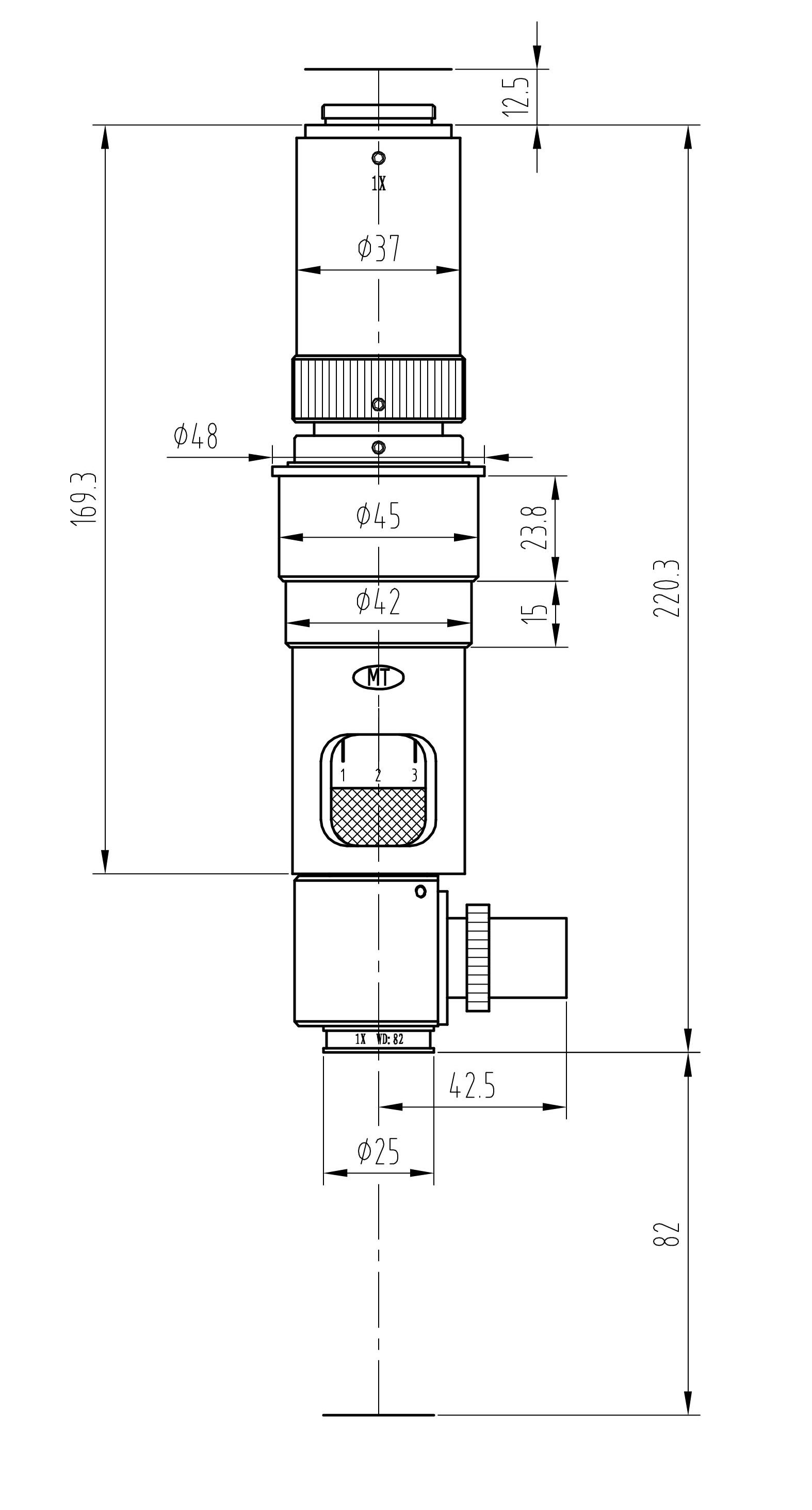

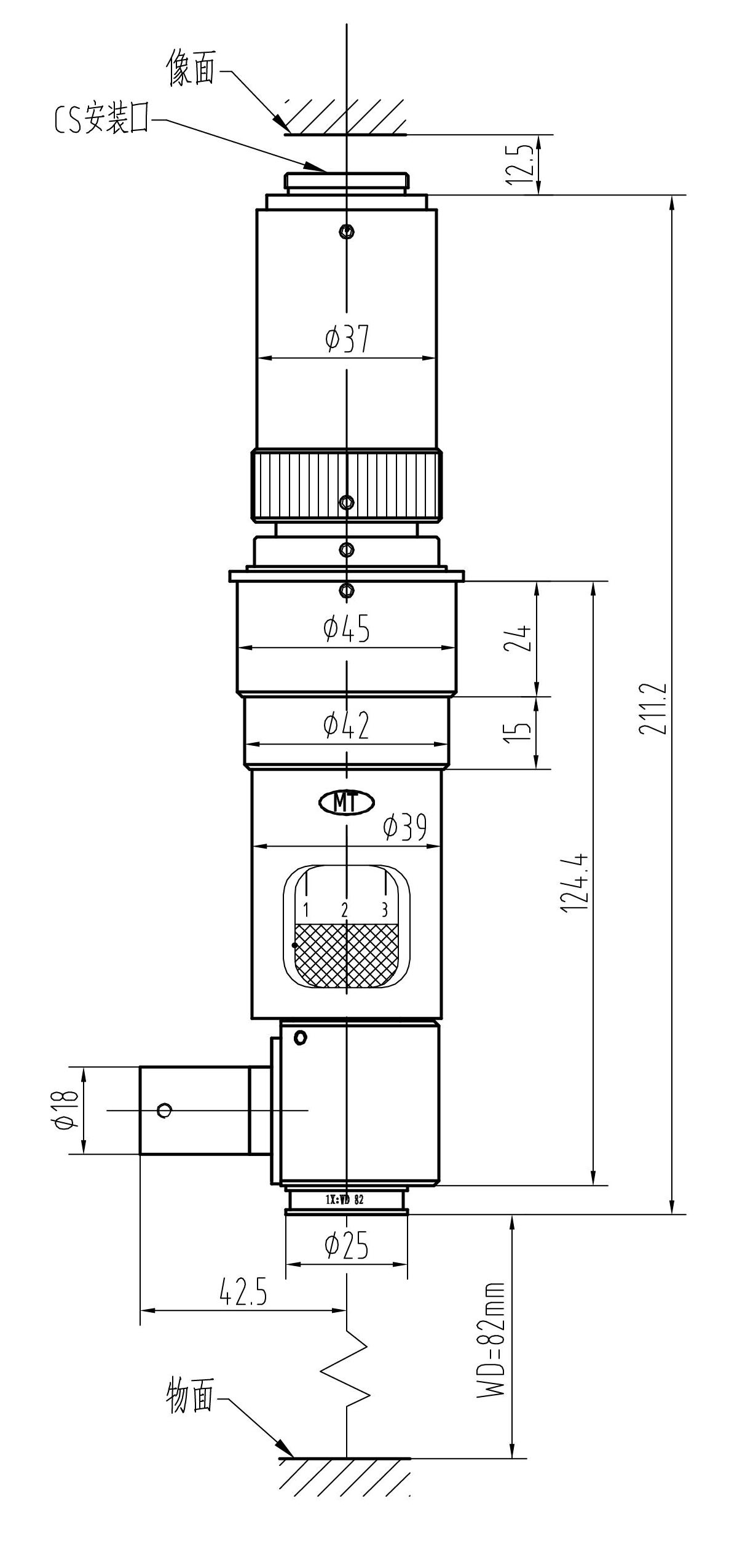

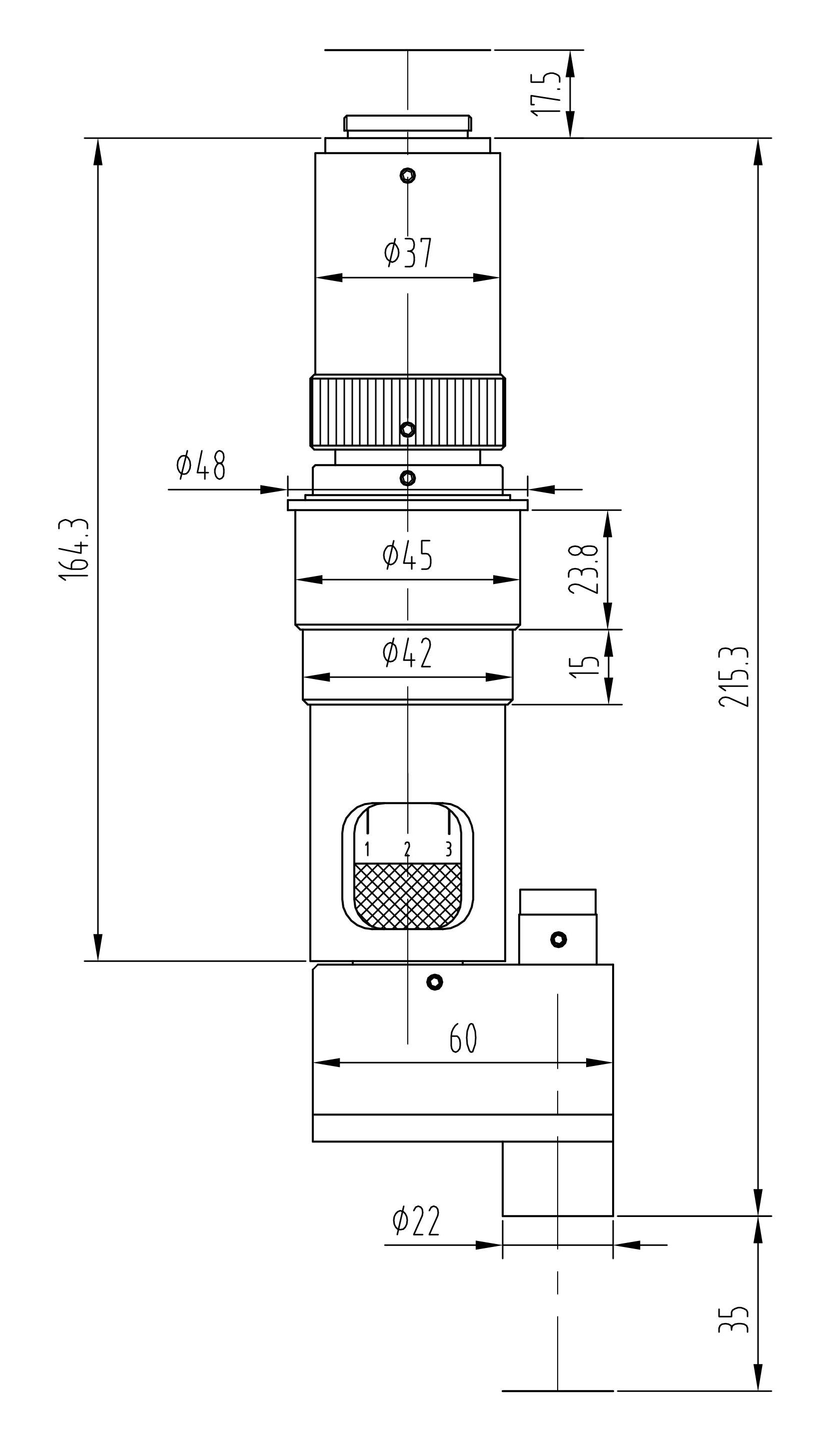

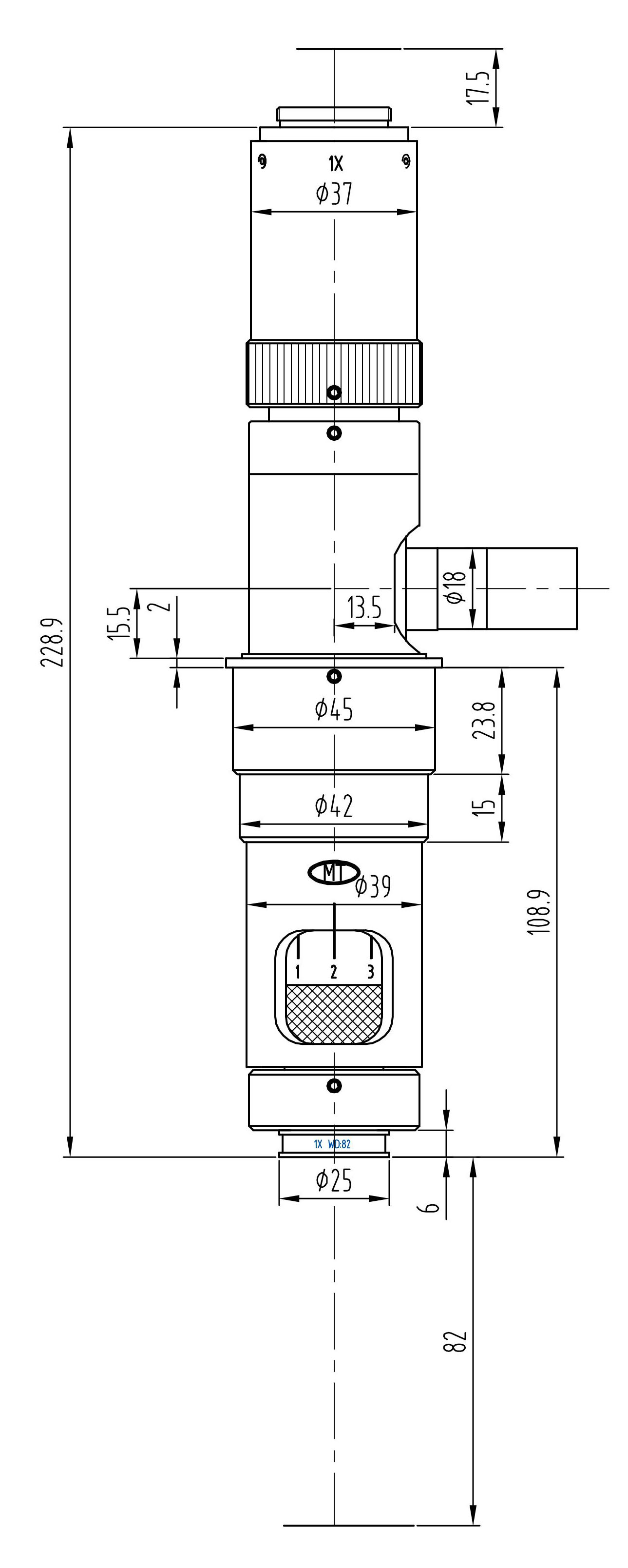

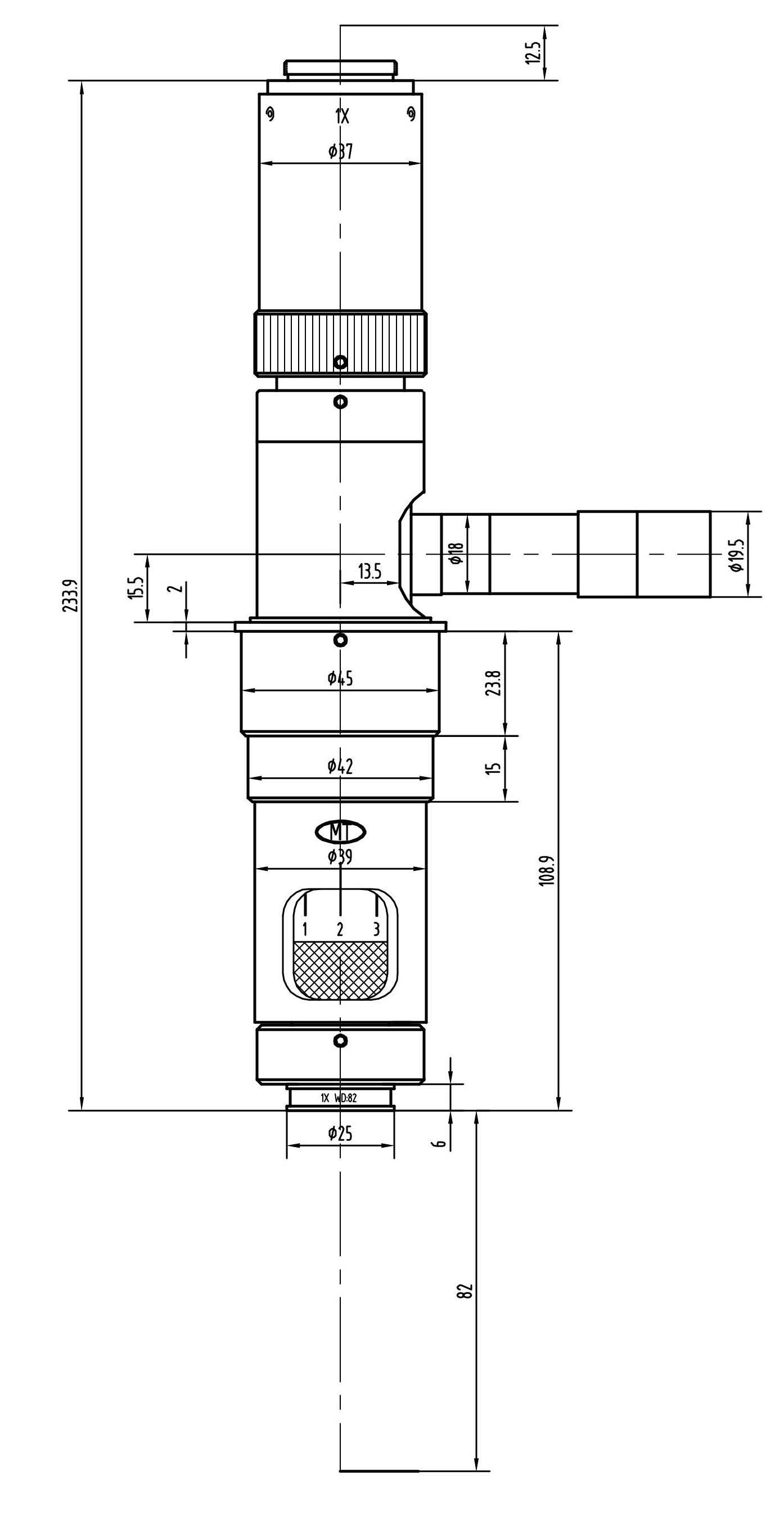

主機分解示意圖
MZDH0850系列配置對照表
|
名稱 |
規格 |
MZDH0850 |
MZDH0850C |
MZDH0850-D |
MZDH0850C-PL |
MZDH0850C-MA |
MZDH0850C-SA |
MZDH0850-AZ |
|
變倍主體 |
連續變倍0.75X~5X |
● |
● |
● |
● |
● |
● |
● |
|
物鏡 |
0.3X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
0.4X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
0.5X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
0.6X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
0.75X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
0.9X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
1X |
● |
● |
● |
● |
● |
● |
● |
|
|
1.5X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
2X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|

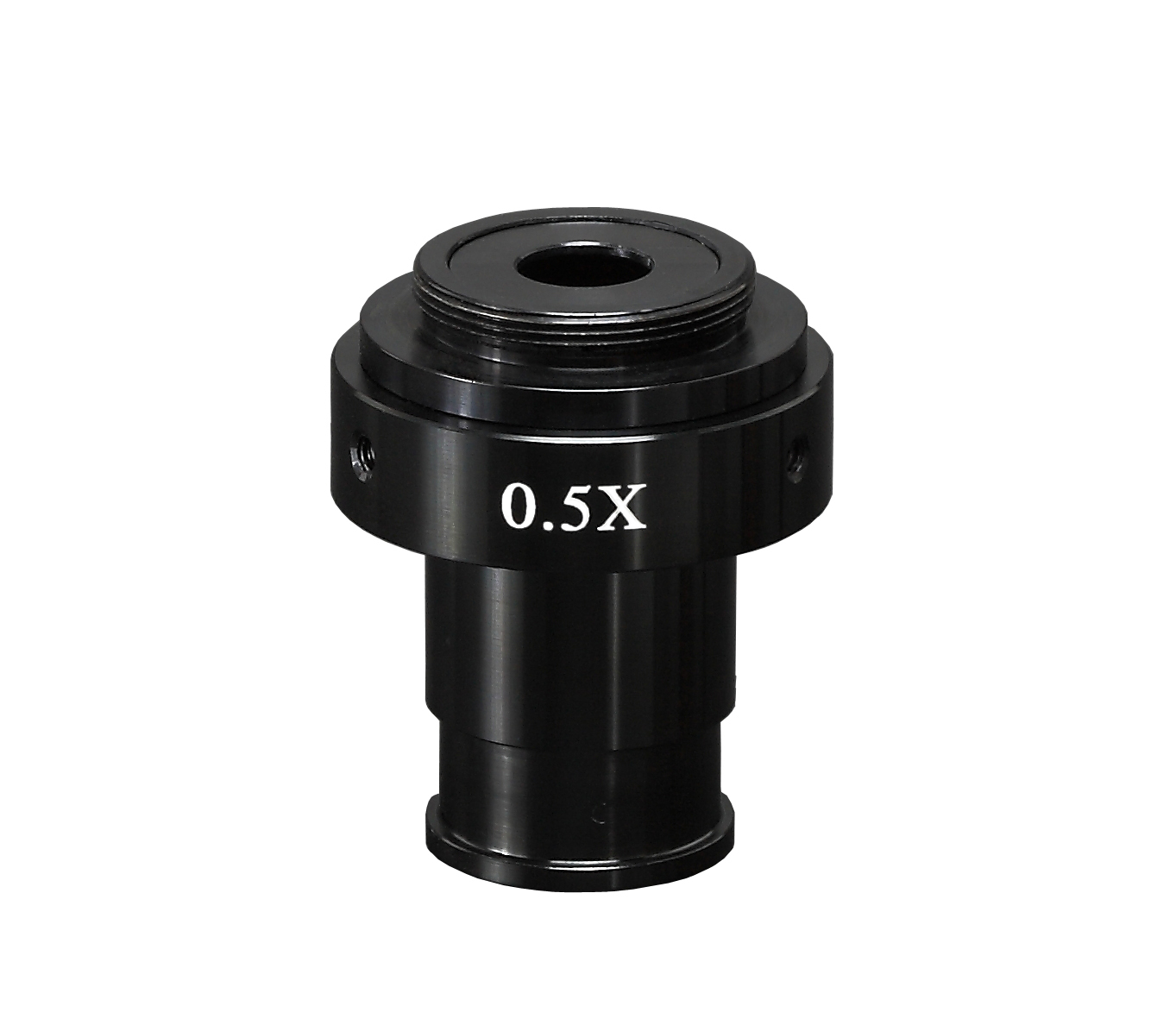

CCD接頭 （攝像適配器） |
0.3X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
0.4X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
0.5X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
0.67X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
1X |
● |
● |
● |
● |
● |
● |
● |
|
|
1.5X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
2X |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
|
照明光源 |
同軸照明：MLC1000 |
X |
● |
X |
● |
● |
● |
X |
|

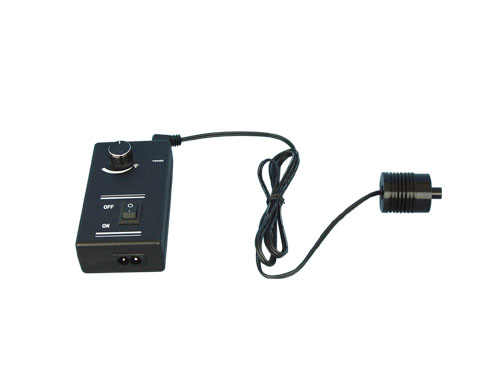

可調光LED： MLR25 |
○ |
○ |
○ |
○ |
○ |
X |
○ |
|
|
測微接頭 |
帶分劃板1X接頭 |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
其它功能 |
整數倍定位 |
○ |
○ |
● |
○ |
○ |
○ |
○ |
|
帶偏光 |
○ |
○ |
○ |
● |
○ |
○ |
○ |
|
|

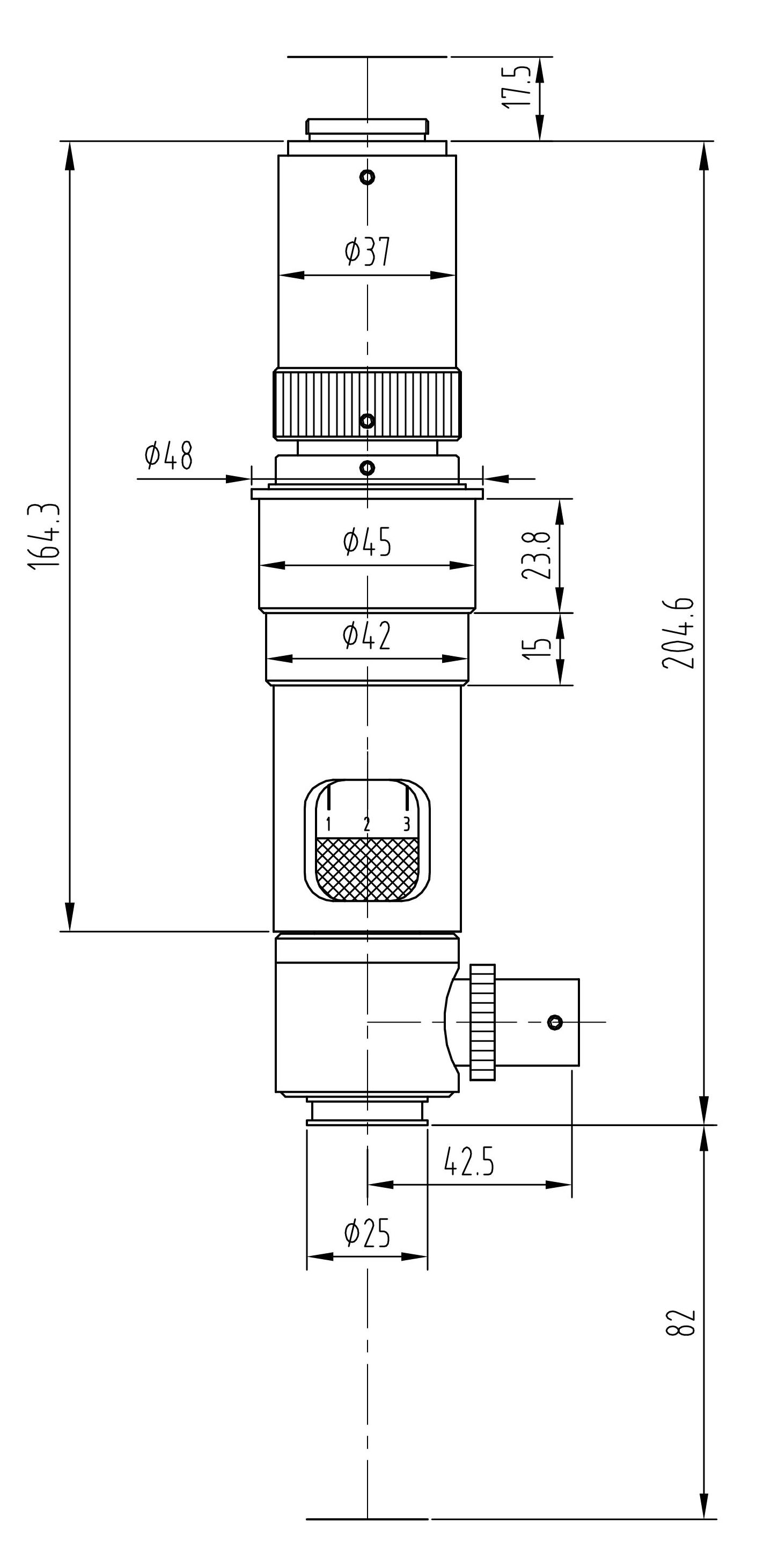

帶微調焦接頭 |
○ |
○ |
○ |
○ |
● |
X |
○ |
|
|

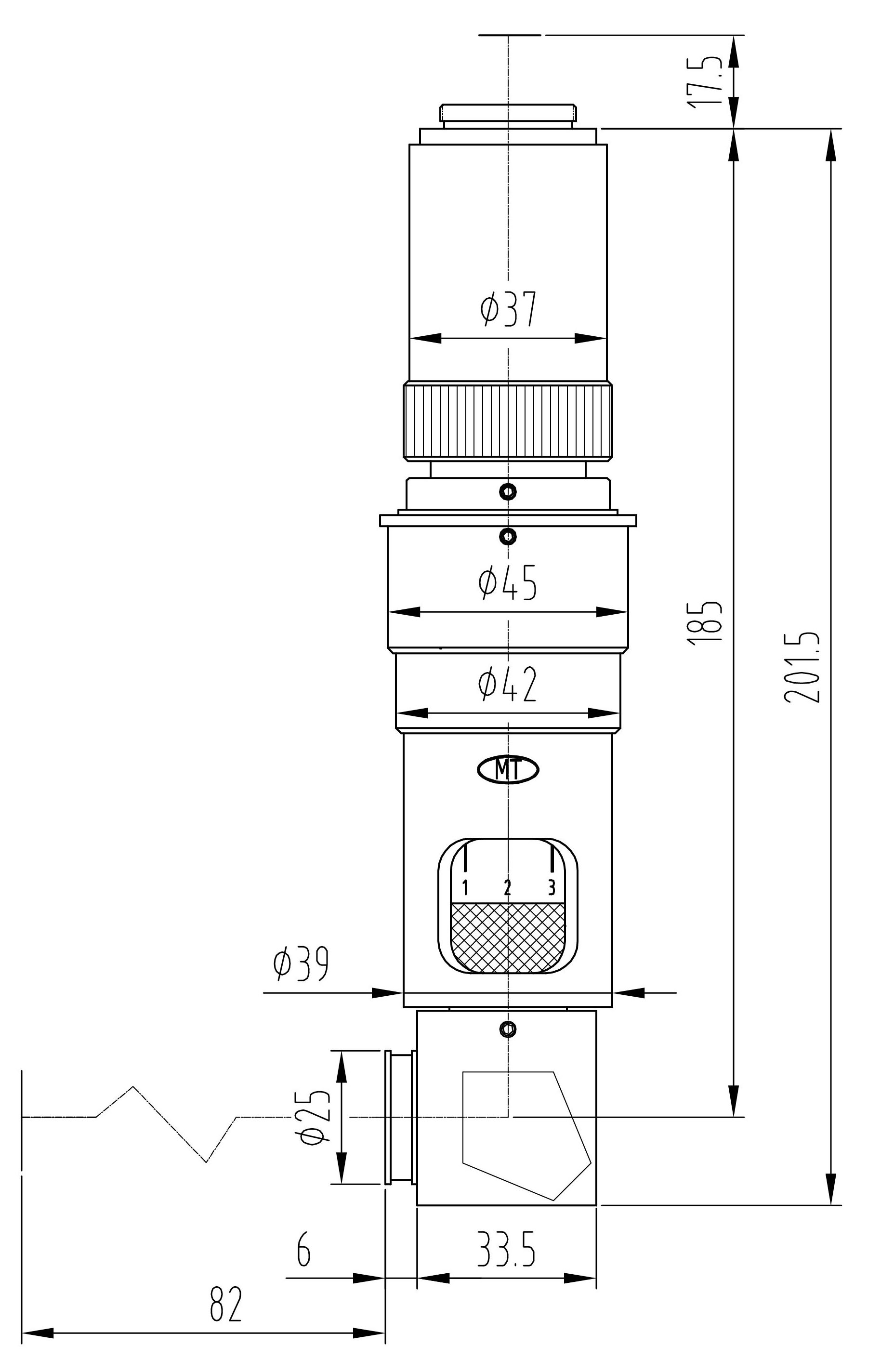

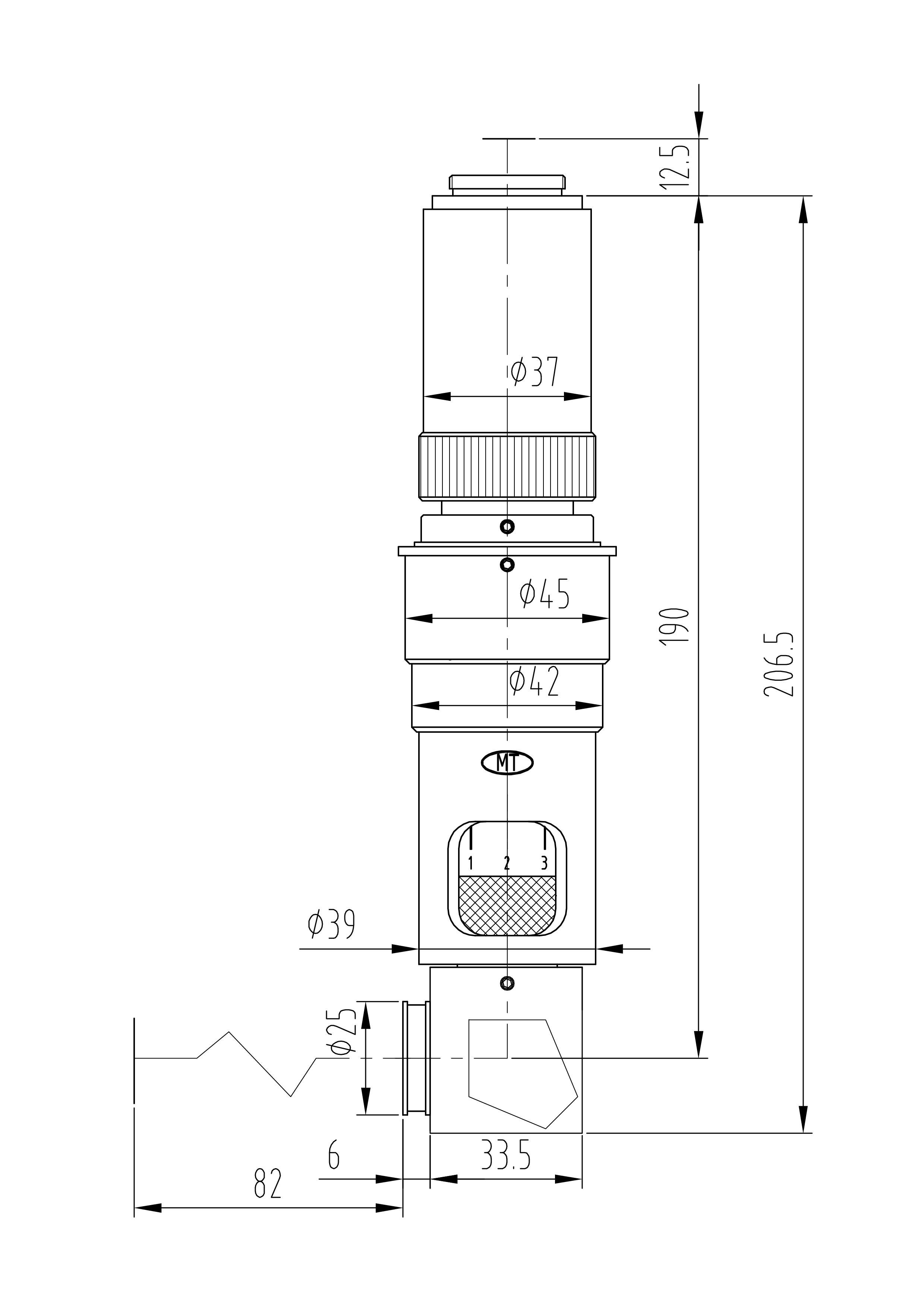

光路180°轉向 |
○ |
○ |
○ |
○ |
○ |
● |
○ |
|
|

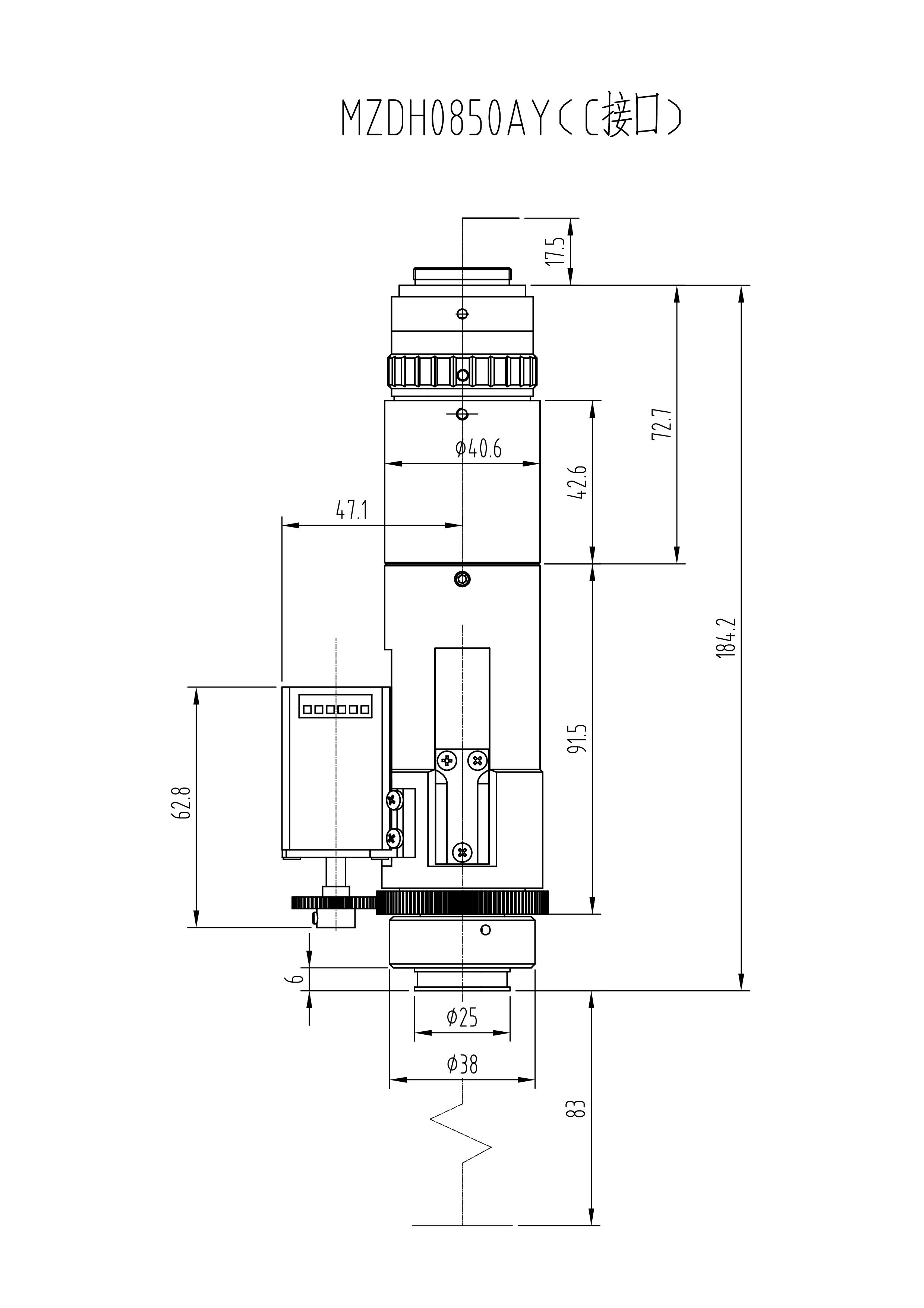

電動變倍 |
○ |
○ |
X |
○ |
○ |
○ |
● |
|
|
支架與主機配合尺寸 |
Φ45mm |
● |
● |
● |
● |
● |
● |
● |
|
標準螺紋無窮遠金相鏡頭 |
Nikon、Olympus、Mitutoyo |
○ |
○ |
○ |
○ |
○ |
○ |
○ |
|
注：1. ●標準配置 ○選購件 X 無配置 |
||||||||
|
倍率 |
NA |
景深 |
分辨率 |
TV失真 |
安裝尺寸：Φ45mm |
|
0.75X |
0.03 |
1.8mm |
11.2μm |
0.26% |
|
|
2.0X |
0.067 |
0.30mm |
5.0μm |
0.31% |
|
|
5.0X |
0.097 |
0.08mm |
3.5μm |
0.12% |
|
物鏡 |
項目 |
CCD接頭 |
||||||
|
0.3X |
0.4X |
0.5X |
0.67X |
1X |
1.5X |
2X |
||
|
0.3X |
光學放大倍率 |
0.07X～0.45X |
0.09X～0.6X |
0.11X～0.75X |
0.15X～1X |
0.225X～1.5X |
0.34X～2.25X |
0.45X～3X |
|
視場范圍 |
51.4X68.6～8X10.67 |
40X53.33～6X8 |
32.7X43.6～4.8X6.4 |
24X32～3.6X4.8 |
16X21.3～2.4X3.2 |
10.6X14.12～1.6X2.13 |
8X10.67～1.2X1.6 |
|
|
0.4X |
光學放大倍率 |
0.09X～0.6X |
0.12X～0.8X |
0.15X～1X |
0.2X～1.34X |
0.3X～2X |
0.45X～3X |
0.6X～4X |
|
視場范圍 |
40X53.33～ |
30X40～ |
24X32～ |
18X24～2.69X3.58 |
12X16～ |
8X10.67～1.2X1.6 |
6X8～0.9X1.2 |
|
|
0.5X
WD:175mm |
光學放大倍率 |
0.11X～0.75X |
0.15X～1X |
0.19X～1.25X |
0.25X～1.675X |
0.375X～2.5X |
0.56X～3.75X |
0.75X～5X |
|
視場范圍 |
32.7X43.6～4.8X6.4 |
24X32～3.6X4.8 |
18.9X25.3～2.88X3.84 |
14.4X19.2～2.15X2.9 |
9.6X12.8～1.44X1.92 |
6.4X8.6～0.96X1.28 |
4.8X6.4～0.72X0.96 |
|
|
0.6X WD:145mm |
光學放大倍率 |
0.14X～0.9X |
0.18X～1.2X |
0.225X～1.5X |
0.3X～2X |
0.45X～3X |
0.68X～4.5X |
0.9X～6X |
|
視場范圍 |
25.7X34.3～4X5.33 |
20X26.67～3X4 |
16X21.33～2.4X3.2 |
12X16～1.8X2.4 |
8X10.67～1.2X1.6 |
5.3X7.06～0.8X1.07 |
4X5.33～0.6X0.8 |
|
|
0.75X WD:117mm
|
光學放大倍率 |
0.17X～1.125X |
0.225X～1.5X |
0.28X～1.875X |
0.4X～2.5X |
0.56X～3.75X |
0.84X～5.625X |
1.125X～7.5X |
|
視場范圍 |
21.2X28.2～3.2X4.27 |
16X21.33～2.4X3.2 |
12.9X17.1～1.92 X2.56 |
9X12～1.44 X1.92 |
6.4X8.6～0.96X1.28 |
4.3X5.7～0.64X0.85 |
3.2X4.27～0.48X0.64 |
|
|
0.9X |
光學放大倍率 |
0.2X～1.35X |
0.27X～1.8X |
0.34X～2.25X |
0.45X～3X |
0.675X～4.5X |
1.01X～6.75X |
1.35X～9X |
|
視場范圍 |
18X24～2.67X3.56 |
13.33X17.78～2X2.67 |
10.6X14.1～1.6X2.13 |
8X10.67～1.2X1.6 |
5.3X7.1～0.8X1.07 |
3.56X4.7～0.53X0.71 |
2.67X3.56～0.4X0.53 |
|
|
1X
WD:83mm |
光學放大倍率 |
0.225X～1.5X |
0.3X～2X |
0.375X～2. 5X |
0.5X～3.35X |
0.75X～5X |
1.125X～7.5X |
1.5X～10X |
|
視場范圍 |
16X21.3～2.4X3.2 |
12X16～1.8X2.4 |
9.6X12.8～1.44X1.92 |
7.2X9.6～1.07X1.4 |
4.8X6.4～0.72X0.96 |
3.2X4.27～0.48X0.64 |
2.4X3.2～0.36X0.48 |
|
|
1.5X |
光學放大倍率 |
0.34X～2.25X |
0.45X～3X |
0.5625X～3.75X |
0.75X～5X |
1.125X～7.5X |
1.6875X～11.25X |
2.25X～15X |
|
視場范圍 |
10.6X14.1～1.6X2.13 |
8X10.67～1.2X1.6 |
6.4X8.53～0.96X1.28 |
4.8X6.4～0.72X0.96 |
3.2X4.27～0.48X0.64 |
2.13X2.84～0.32X0.43 |
1.6X2.13～0.24X0.32 |
|
|
2X |
光學放大倍率 |
0.45X～3X |
0.6X～4X |
0.75X～5X |
1X～6.7X |
1.5X～10X |
2.25X～15X |
3X～20X |
|
視場范圍 |
8X10.7～1.2X1.6 |
6X8～0.9X1.2 |
4.8X6.4～0.72X0.96 |
3.6X4.8～0.54X0.72 |
2.4X3.2～0.36X0.48 |
1.6X2.1～0.24X0.32 |
1.2X1.6～0.18X0.24 |
|
|
4.5X |
光學放大倍率 |
1.01X～6.75X |
1.35X～9X |
1.69X～11.25X |
2.26X～15.07X |
3.37X～22.5X |
5.06X～33.75X |
6.75X～45X |
|
視場范圍 |
3.56X4.74～0.53X0.71 |
2.67X3.56～0.4X0.53 |
2.13X2.84～0.32X0.43 |
1.59X2.12～0.24X0.32 |
1.07X1.42～0.16X0.21 |
0.71X0.95～0.11X0.14 |
0.53X0.71～0.08X0.11 |
|
|
變倍主體連續變倍范圍0.75X～5X |
||||||||
|
|
大視場同軸照明器 |
當相機大于或等于1/2＂、鏡頭的光學總倍數小于0.5X時， 外形比標準的同軸照明器大一些。 |
|
|
MLC1000，MLR25 |
|
|
|
0.4X, 0.5X, 0.67X, 1.0X(標準配置),1.5X,2.0X |
|
|
0.3X,0.4X,0.5X,0.6X,0.75X,0.9X,1X(標準配置),1.5X,2.0X,4.5X |
||
|
無窮遠金相鏡頭 |
Nikon, Olympus, Mitutoyo |
|
|
|
SD1-D ~ SD18-D |
